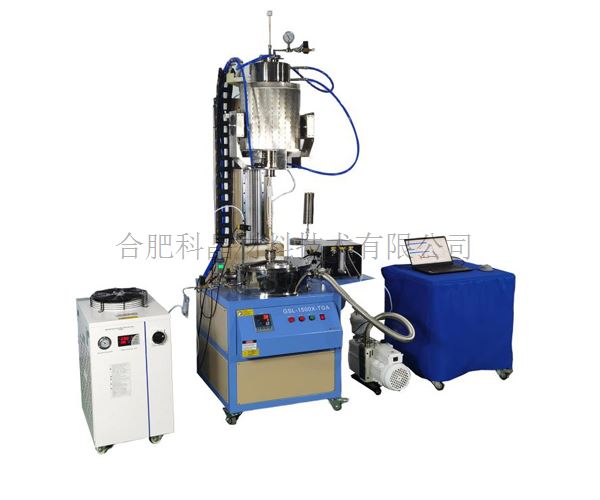

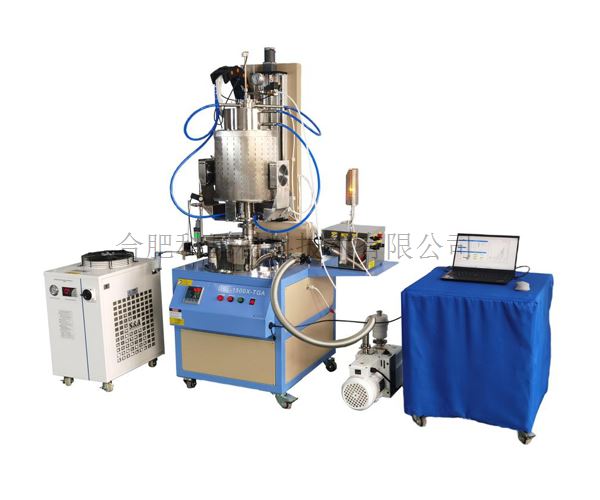

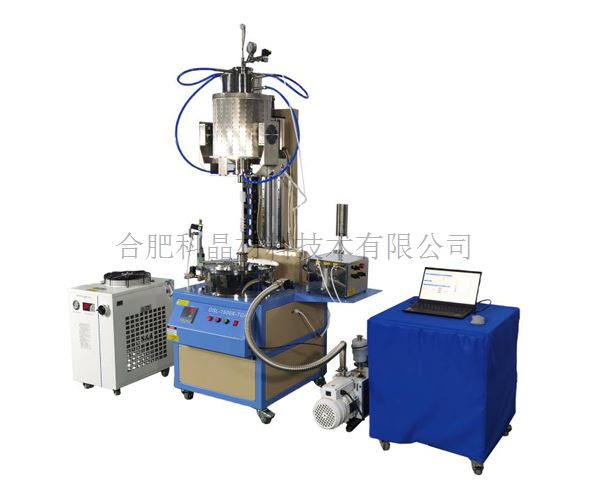

| 設備名稱型號 | ·1500℃氫氣熱重分析爐（φ60mm爐管，配備可燃尾氣處理裝置） OTF-1500X-TGA |

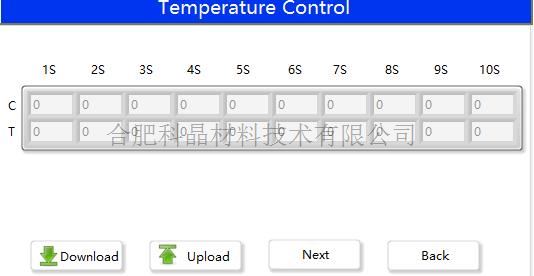

| 高溫爐參數 | ·電源：AC 220V 50HZ ·功率：5.5KW ·最高加熱溫度：1500℃（＜30min） ·長期使用溫度：900℃-1400℃（在常壓狀態下） ·推薦升溫速率：0-1000℃≤10℃/min 1000℃-1400℃≤5℃/min 1400℃-1500℃≤2℃/min ·加熱區長度：260mm ·加熱元件：硅鉬棒 ·熱電偶：S型（熱電偶從爐體側面深入到爐膛內部） ·爐體外部安裝了散熱風扇，可有效降低殼體表面溫度。 溫控系統： ·包含一款889型溫度控制器 ·上位機中可多段升溫程序，并帶有過熱保護 ·控溫精度為：±1℃ ·可從上位機中讀取或設置升溫程序，并可保存升溫程序的配方值，方便下次調用
|

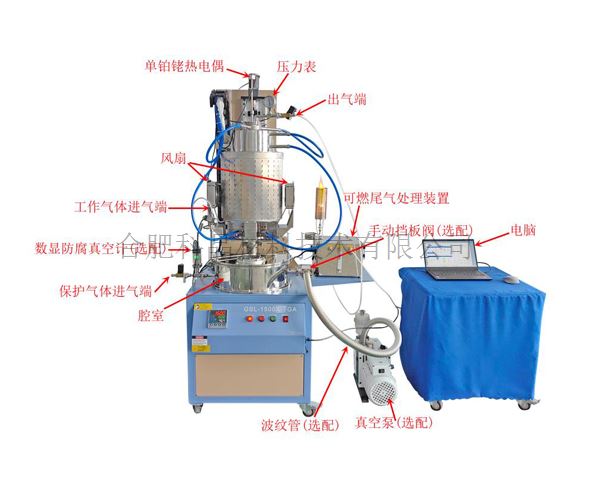

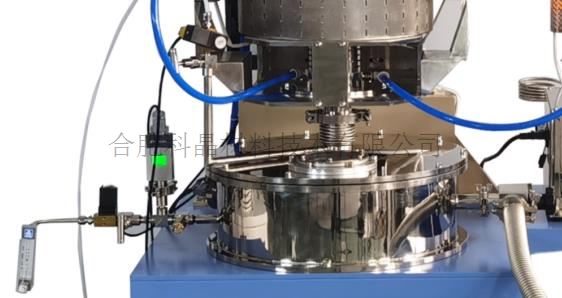

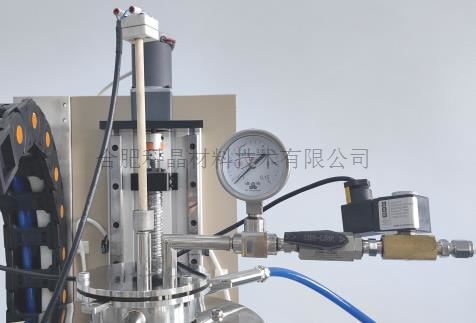

| 爐管與法蘭 | ·爐管材質：高純氧化鋁管 ·爐管尺寸：φ60*610mm ·一對不銹鋼水冷法蘭安裝在爐管兩端，采用硅膠O型圈密封，法蘭上含有進出水接頭，通過軟管與水冷設備連接。 上法蘭： ·一個φ6.35mm的卡套接頭為出氣口，一個球閥控制出氣的通斷；出氣端安裝有電磁閥能自動切斷出氣，出氣口與尾氣燃燒處理裝置上的可燃氣體氣體進氣口連接； ·安裝了一個量程為-0.1-0.15MPa的機械壓力表用于觀察爐管內壓力； ·法蘭頂部有一鎧裝接口，用于插入熱電偶，熱電偶型號：S型-500mm； ·法蘭內部焊接有掛鉤，用于懸掛多層石英擋板，擋板中間帶頭通孔，便于熱電偶通過。法蘭外面安裝了一個水冷罩。 下法蘭： ·下法蘭上的一個φ6.35mm的卡套接頭為工作氣體進氣口，通過一個不銹鋼針閥手動控制和一個電磁閥自動控制進氣的通斷 ·下法蘭通過快速連接的方式與一個不銹鋼腔室連接。 ·腔體上的一個φ6.35mm的卡套接頭為惰性氣體進氣口，通過一個不銹鋼針閥手動控制和一個電磁閥自動控制進氣的通斷，進氣口安裝了一個量程為25-250ml/min的浮子流量計用于調節進氣量 ·一個KF16接口可選配安裝數顯真空計，更能直觀的查看腔體內的真空度。 ·安裝了一個安全泄壓閥，當腔室內氣壓達到上限壓力時，安全閥自動打開排氣； ·含有兩個KF40接口，一個用于外接天平的信號線，一個為抽真空接口，通過擋板閥和波紋管與真空系統連接。
|

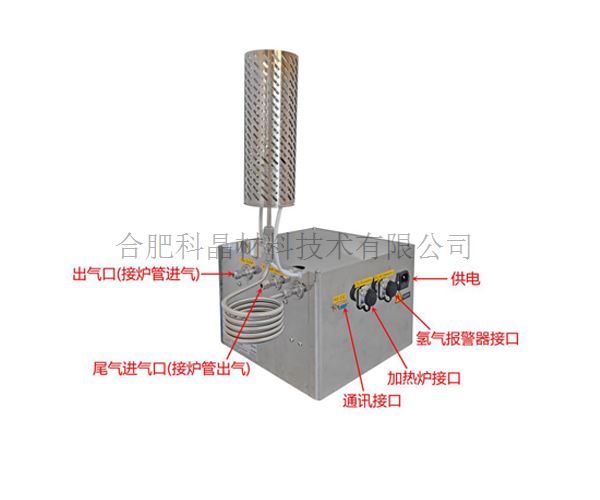

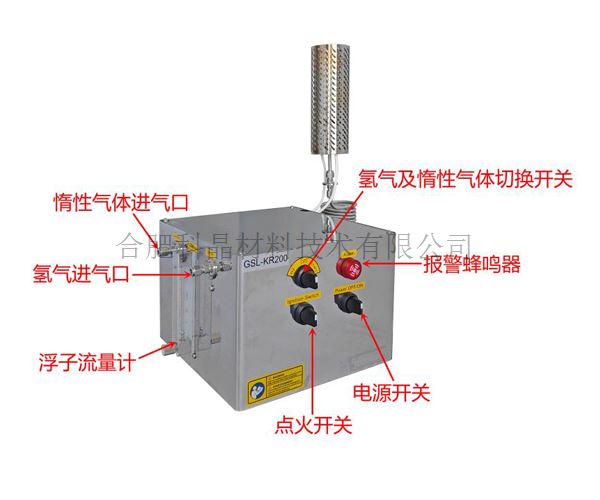

| 可燃尾氣處理裝置 | ·電源：AC單相220V 50/60Hz ·功率：200W ·兩路進氣口，惰性氣體進氣口（接氣源）和可燃氣進氣口（接氣源），進氣口為φ6.35mm的雙卡套接頭 ·氣源接入后通過浮子流量計（浮子流量計量程0.1-1L/min）調節流量大小，通過G1/4雙卡套接頭輸出后接入管式爐進氣口 ·可燃氣體從管式爐內輸出后接入該設備可燃氣體進氣口，接口為G1/4雙卡套接口 ·點火裝置：采用進口電阻絲加熱點火，表面涂有氧化鋁涂層，減緩電阻絲氧化，裝有電流互感器，可以檢測電阻絲是否加熱。 ·點火異常切斷進氣和出氣，以及加熱爐接觸器（接口預留，加熱爐進行簡單改造） ·可外接氫氣濃度報警器，檢測到氫氣濃度報警自動切斷進氣及點火（接口預留），報警器選配
|
| 爐體升降機構 | ·爐體固定在背面的移動機構上，由控制面板上的上下按鈕控制其自動上升或下降， 方便取料與放料，爐體上下可移動距離：500mm |

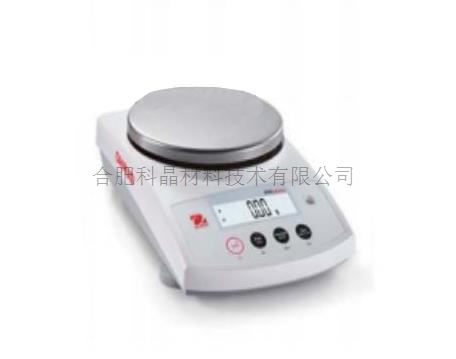

| 稱重系統 | 承重傳感器： ·量程：330g ·精度：1mg ·最大可稱量物料重量：150g (如果需要更高精度，請聯系銷售進行定制) 稱料坩堝： ·材質：氧化鋁 ·尺寸：φ40*40mm ·有效容積：20ml
|

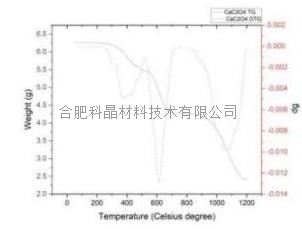

| 稱重曲線 | ·重量隨溫度變化的曲線 ·抽真空與通氣均會對天平數據有不同程度的影響，以具體的實驗數據為準。
|

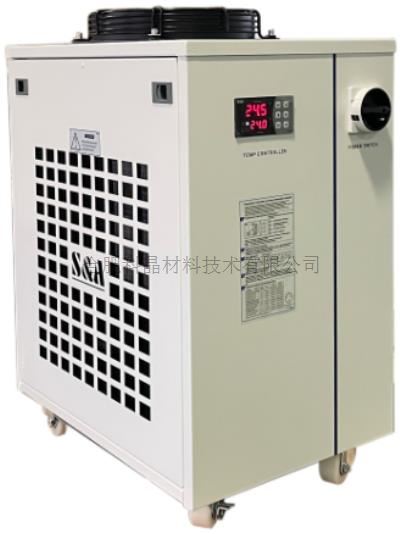

| 水冷設備（選配） | ·型號：CW-5300 ·電源：AC 220-240V 50HZ ·工作電流：0.8-6.1A ·制冷量：6274Btu/h ·水箱容量：10L ·最大流量：16L/min
|
| 稱重數據校準處理功能 | ·在同等實驗條件下先用空坩堝進行數據校準，第二次對樣品進行測試實驗，通過兩次實驗數據的校準比對， 從而排除環境因素對天平本身的數據的影響，得出最終的熱重數據。
|

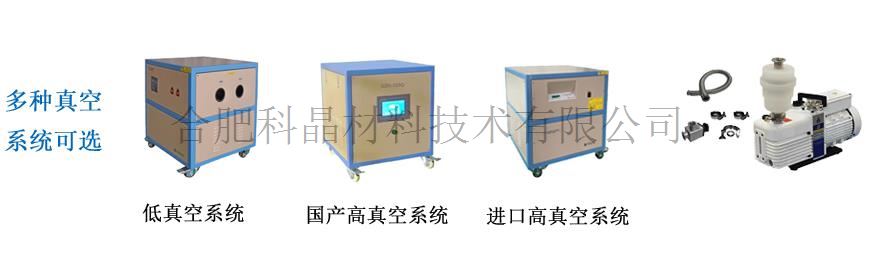

| 真空系統（選配） | ·多種真空系統可選
|
| 供氣系統 （可選） | ·您可以將TGA爐與多通道氣體輸送系統連接，用于混合氣體操作，或?qū)怏w分析儀連接到氣體出氣端口。 ·建議氣體流量≤200sccm
|

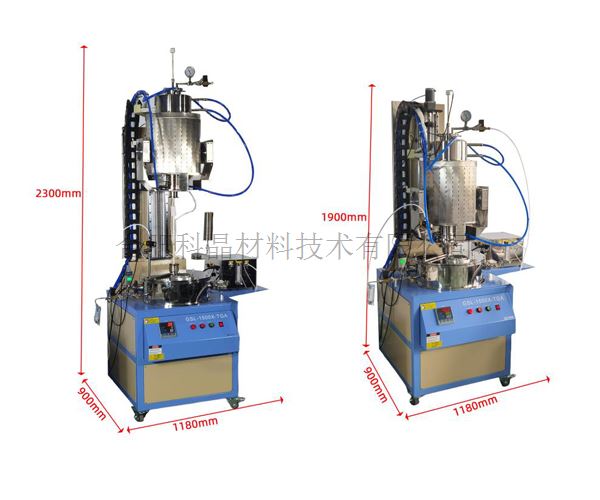

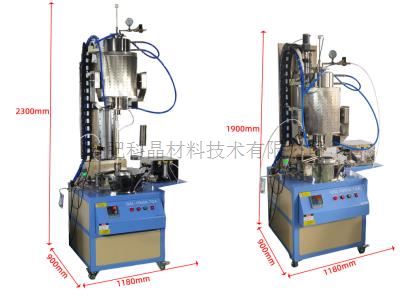

| 設備外形尺寸 | ·1180L*900W*1900Hmm（升起2300Hmm）
|
| 重量 | ·約280KG |
| 質保 | ·一年保修，終身技術支持 ·特別提示： 1.耗材部分如加熱元件，剛玉管，樣品坩堝等不包含在內。 2.因使用腐蝕性氣體和酸性氣體造成的損失不在保修范圍內。 |
| 使用注意事項 | ·爐管內氣壓不可高于0.02MPa（相對氣壓）； ·由于氣瓶內部氣壓較高，所以向剛玉管內通入氣體時，氣瓶上必須安裝減壓閥，為了確保安全，建議使用壓力低于0.02MPa，建議在本公司選購減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa,使用時會更加精確安全； ·對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開泄氣閥，以防意外發生（如爐管破裂，法蘭飛出等） ·我們不建議客戶使用易燃易爆和有毒的氣體，如果客戶工藝原因確實需要使用易燃易爆和有毒氣體，請客戶自行做好相關防護和防爆措施。由于使用易燃易爆和有毒氣體而造成的相關問題，本公司概不負責； ·氣體的流量應＜200SCCM（200ml/min） ·由于氧化鋁管制作工藝的原因，爐管在燒結過程中會存在斷管的風險，這是無法完全避免的，請客戶知曉。 |
| 操作視頻 |

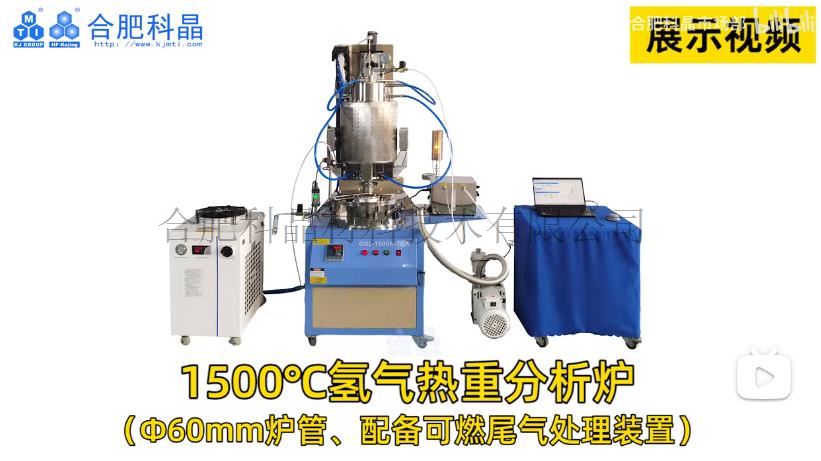

展示視頻 操作視頻 |
