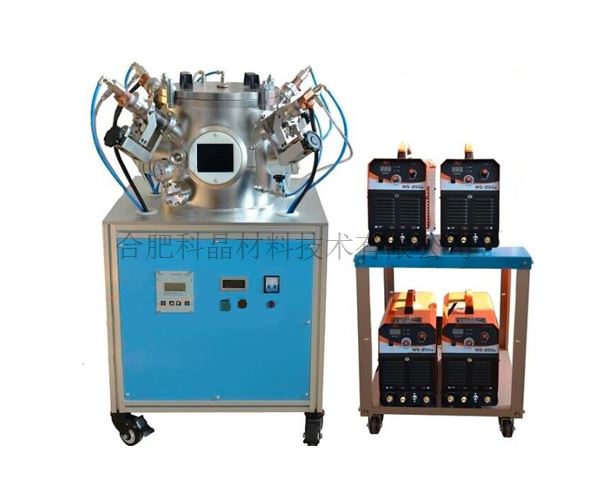

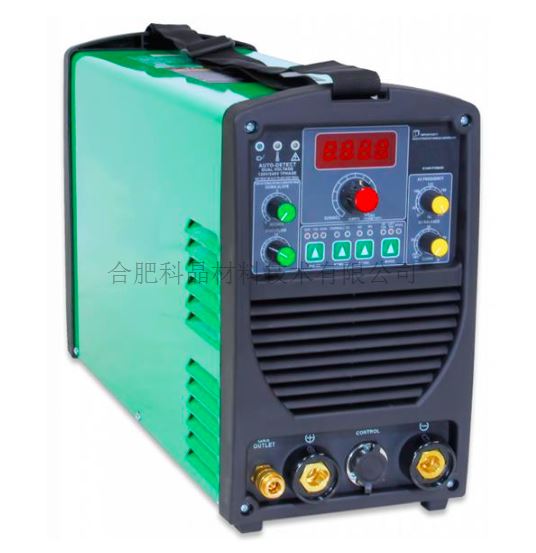

| 電弧電源 | ·4個數字控制的電弧電源，安裝在一個移動架上。 ·每個電源上，有輸出旋鈕，可輸出直流，也可輸出脈沖交流 輸入電壓：208~240VAC 單相，50/60Hz 輸出：18V/185A（220VAC輸入 35%占空度） ·最小直流輸出為：5A ·總功率：15KW ·4根電源線需要分別接在4個40A的空氣開關上
|

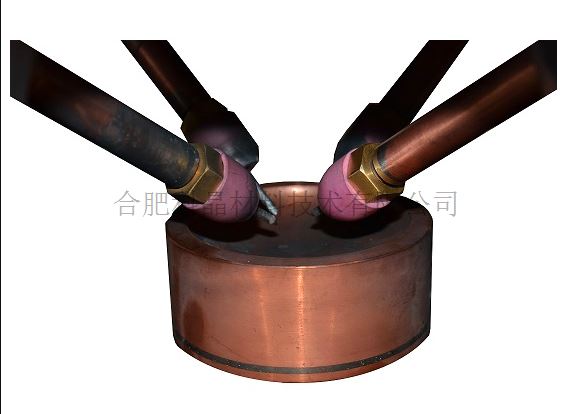

| 電弧熔煉槍 | ·4個電弧熔煉槍安裝在真空腔體上 ·每個電弧熔煉槍組成：直徑4mm的鎢針棒和水冷套 ·每個電弧熔煉槍相對于銅坩堝的角度可以調節 ·最大熔煉量70g（按Fe的密度）或30g(按W的密度） |

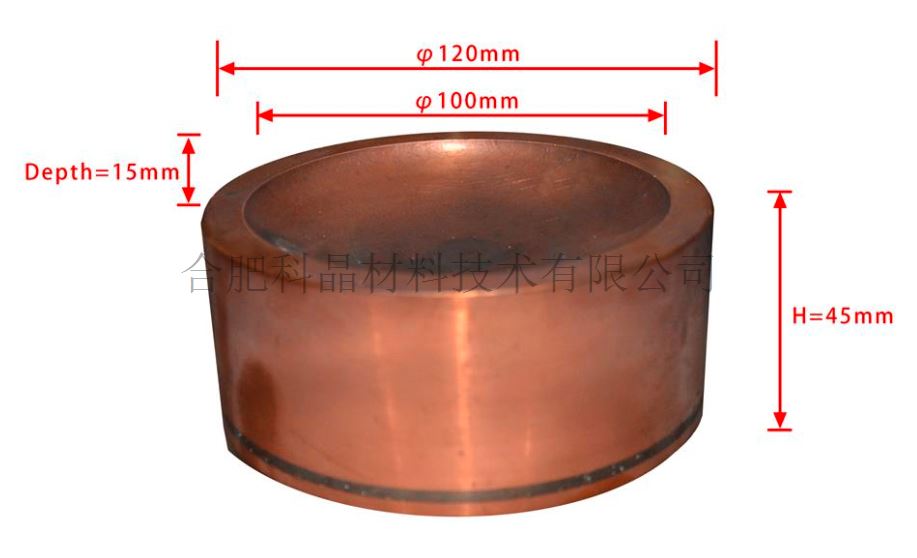

| 銅坩堝 | ·水冷旋轉銅坩堝安裝在真空腔體底部 ·銅坩堝尺寸為：100mm直徑×15mm深度 ·旋轉速度：1-20rpm(可調） ·需要水冷卻，水流量＞58L/min,可在本公司選購循環水冷機
水冷銅坩堝 循環水冷機 |

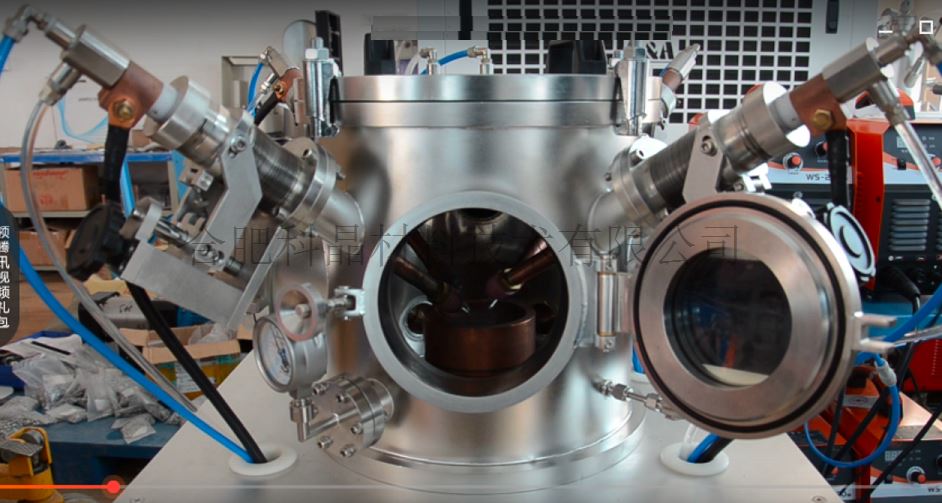

| 真空腔體 | ·水冷真空腔體，SS304不銹鋼材質，尺寸Φ300mm×320mmH ·Φ150mm前開門，便于放樣和取樣 ·一個觀察窗口，直徑100mm,可觀察樣品熔煉過程 ·KF40接口，用于連接真空泵 ·ISO63接口用于連接分子泵 ·2個1/4英寸氣體接口，后端安裝有針閥，用于惰性氣體的通入和排出 ·氣壓范圍：10-6Torr~900torr ·泄露率 < 5.0E10-7 Pa.l/S
|

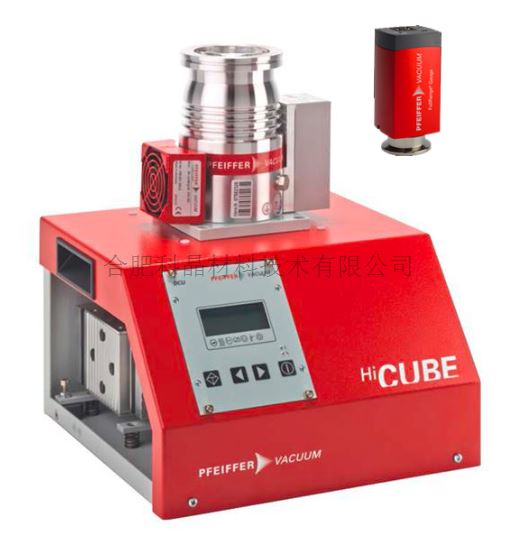

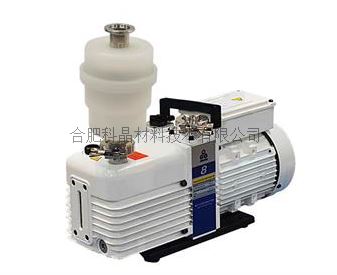

| 真空泵（可選） | ·真空度要根據所配的真空泵： 10-3torr (采用機械泵） 10-6torr（采用分子泵系統，分子泵與腔體直連）
|

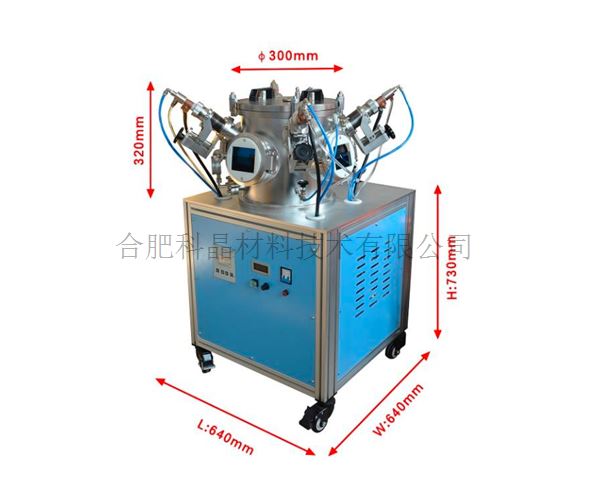

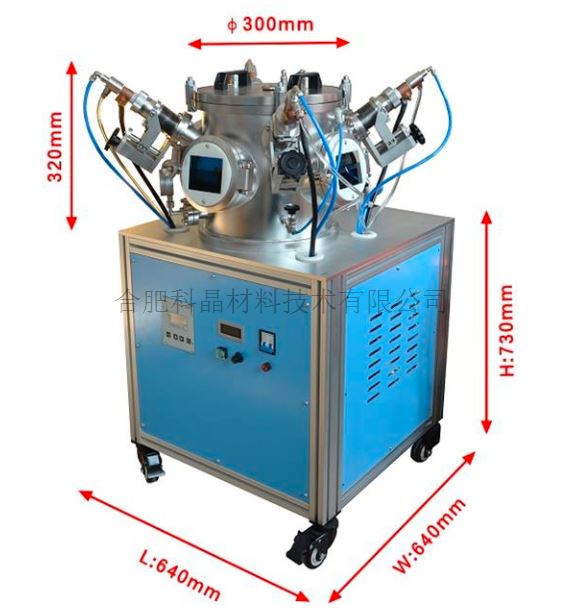

| 尺寸 |
|
| 注意&警告事項 | ·所使用氣瓶上必須安裝減壓閥，輸出氣壓要低于0.02MPa,保證操作人員安全 ·觀察熔煉過程時必須佩戴護目鏡或防護面罩 ·此設備電弧熔煉是在微正壓或低真空環境下操作（氣壓：0.01-0.11MPa，或正壓0.01MPa至負壓0.09MPa）,不可在高壓下操作！ ·電弧熔煉操作時，鎢針不可接觸到樣品或銅坩堝！ |
