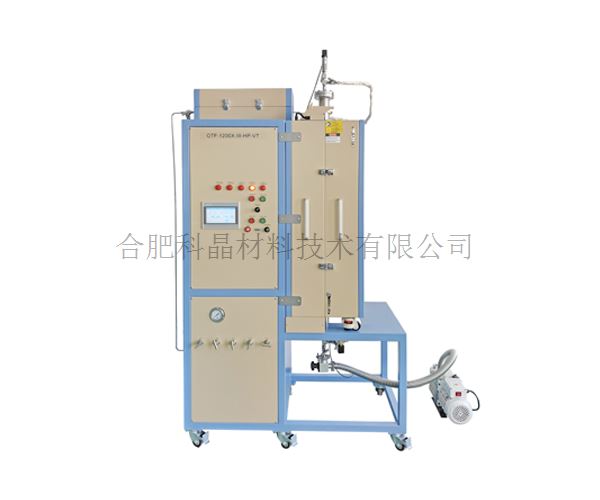

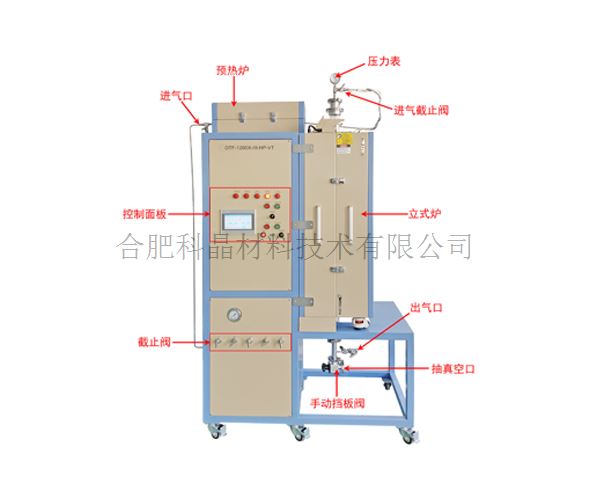

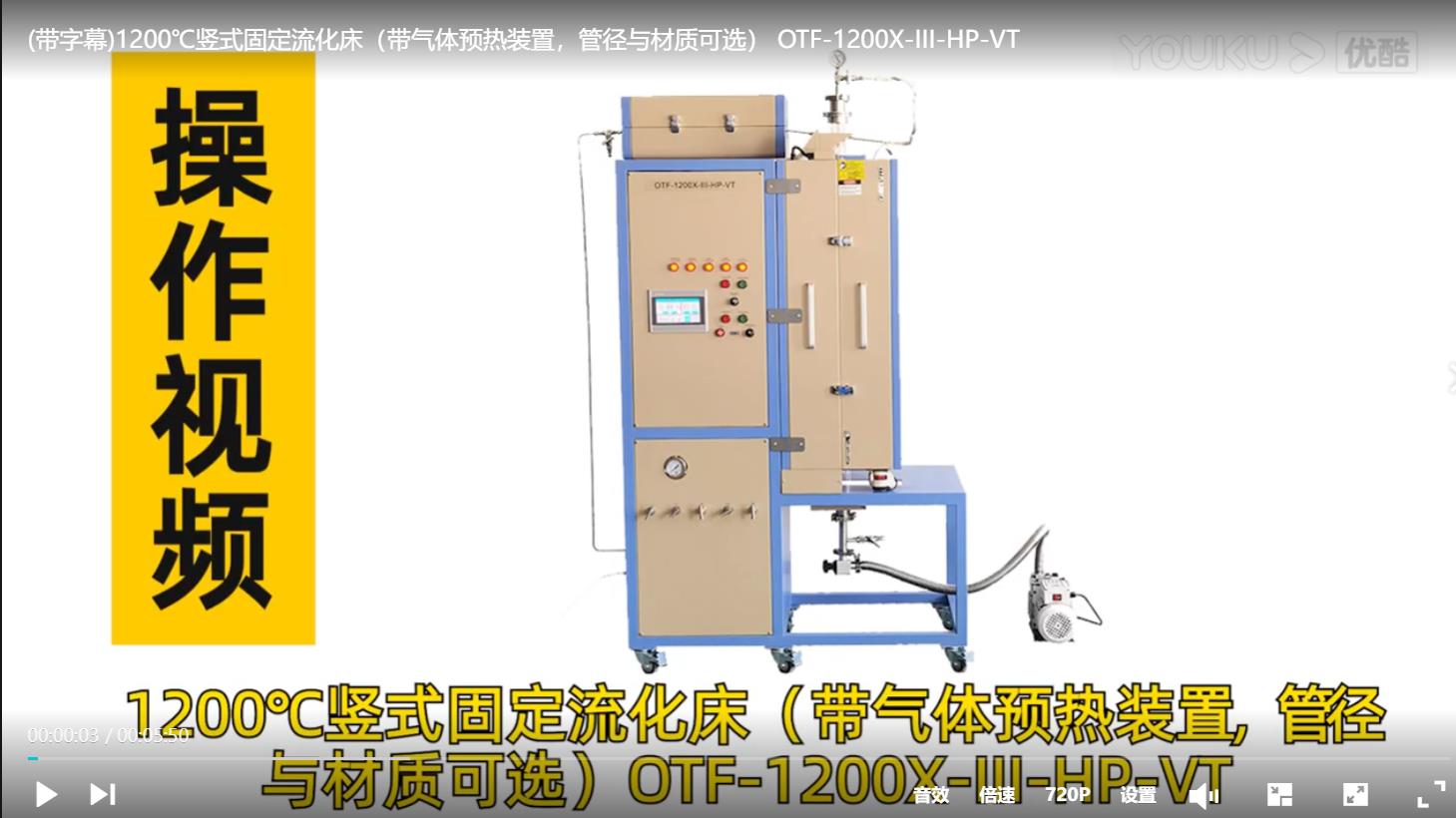

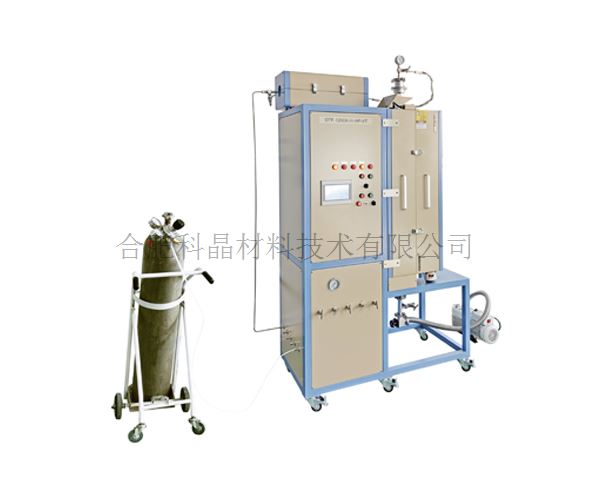

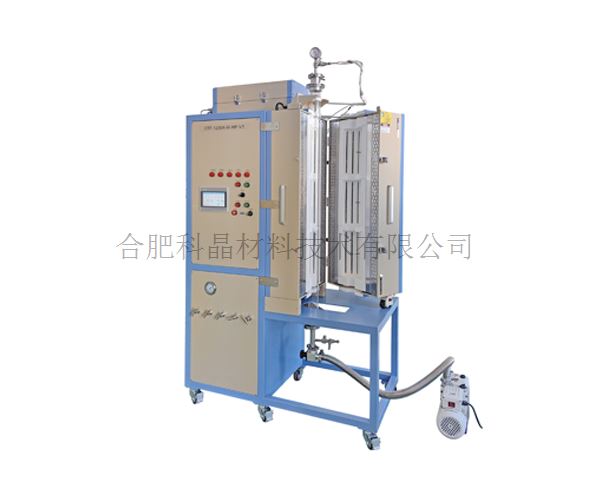

| 設備名稱型號 | ·1200℃三溫區固定床&流化床系統（CH4重整和反應） OTF-1200X-III-HP-VT |
| 高溫爐參數 | ·電源：AC 380V 50/60HZ ·功率：10KW ·最高加熱溫度：1200℃（＜30min） ·長期使用溫度：1100℃ ·加熱區尺寸：900mm ·推薦升溫速率：≤10℃/min ·加熱元件：電阻絲 ·熱電偶：K型 溫控系統： ·包含三個858型溫度控制器； ·PID自動控溫系統； ·智能化50段可編程控制； ·內置過熱保護和熱電偶故障報警； ·控溫精度：±1℃； |

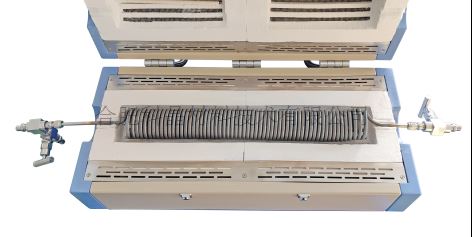

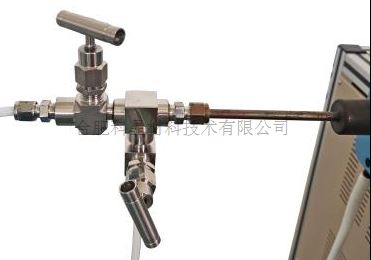

| 預熱爐 | ·電源：AC 220V 50HZ ·功率：2.4KW ·加熱區長度：400mm ·最高加熱溫度：700℃，此溫度下最大承受壓力：≤2.5 MPa ·加熱管長度：φ25*700mm（螺旋形） ·加熱管材質：不銹鋼316L ·通氣管左端含的一個φ6.35mm卡套接頭為進氣口，通過不銹鋼管與設備側面的混氣出氣口相連接，另一個φ6.35mm的卡套接頭為備用進氣口， 一個不銹鋼針閥控制進氣的通斷 ·通氣管出氣端通過一個不銹鋼氣管與設備法蘭上的進氣口相連，氣管外部包裹玻璃纖維加熱帶，玻璃纖維帶最高加熱溫度200℃； ·預熱爐與加熱帶均采用PID的方式調節溫度，可設置30段升降溫程序，控溫精度±1℃
|

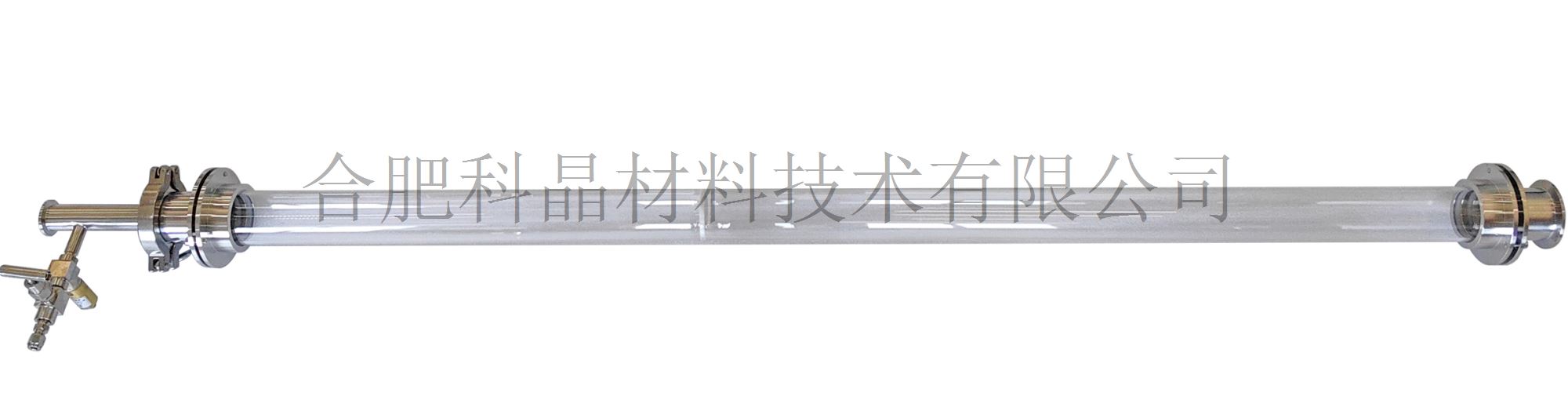

| 爐管與法蘭 | ·配有兩根爐管和兩套法蘭 ·爐管1：連熔爐管 尺寸： 外徑φ60*內徑φ52*1400mm（帶漏斗砂芯）

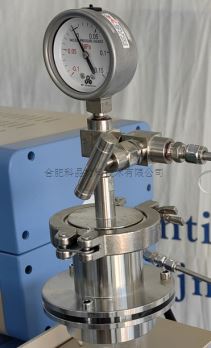

·爐管2：高溫合金鋼管，尺寸：外徑φ60*內徑φ50*長度1400mm，在各個溫度段，所能夠承受的最大壓力 溫度 ≤800℃，壓力≤2.5MPa 溫度 ≤900℃，壓力≤2Mpa 溫度≤1000℃，壓力≤1.5Mpa 溫度≤1100℃，壓力≤1Mpa ·法蘭1： ·上法蘭的一個φ6.35mm的卡套接頭為進氣口，通過不銹鋼管與預熱爐的出氣口相連接，一個不銹鋼針閥控制進氣的通斷， 管道上纏繞了玻璃纖維加熱帶，加熱帶最高加熱溫度200℃；安裝了一個量程為-0.1-0.15MPa的機械壓力表用于觀察爐管內壓力 ·下法蘭上的一個φ6.35mm的卡套接頭為出氣口，一個不銹鋼針閥控制出氣的通斷，一個KF25接口為抽真空接口， 通過手動擋板閥和不銹鋼波紋管與真空泵相連接。安裝了一個安全泄壓閥，當腔室內氣壓達到上限壓力時，安全閥自動打開排氣

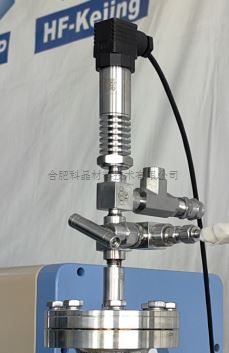

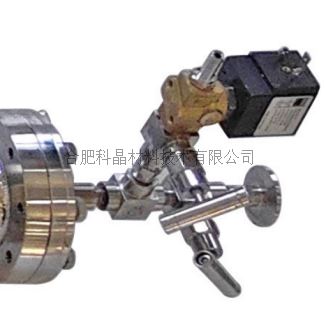

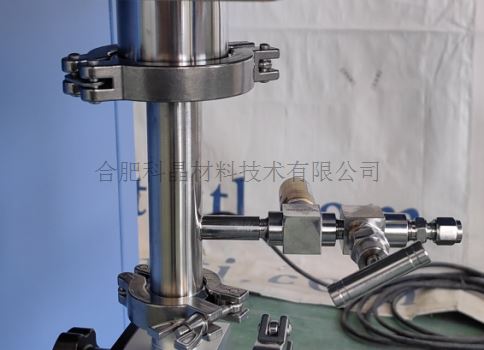

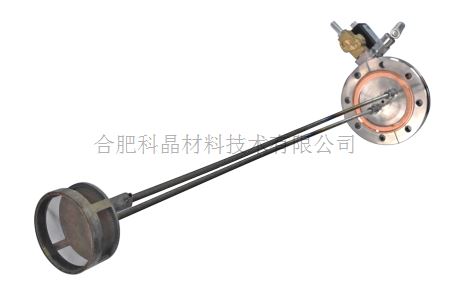

·法蘭2： ·上法蘭的一個φ6.35mm的卡套接頭為進氣口，通過不銹鋼管與預熱爐的出氣口相連接，一個不銹鋼針閥控制進氣的通斷， 管道上纏繞了玻璃纖維加熱帶，加熱帶最高加熱溫度200℃；安裝了一個高溫型的壓力變送器， 使得爐管內壓力值顯示在觸摸屏上，便于讀數（爐管所能承受最大壓力為2.5MPa）；安裝了一個機械安全閥，在電磁閥損壞的情況下， 當爐管內壓力 超過上限壓力時，自動打開排氣，起到雙重保護的作用。 ·下法蘭上的一個φ8的寶塔氣嘴作為出氣口使用，并通過一個不銹鋼針閥手動控制出氣的通斷，出氣口安裝了一個電磁閥， 當爐管內壓力達到上限壓力時，電磁閥自動打開，氣體從出氣口排出。一個KF25接口為抽真空接口，一個不銹鋼針閥控制抽氣的通斷 ·下法蘭內部焊接了不銹鋼支架，支架上安裝了一個不銹鋼布風板，布風板目數為：50目（孔徑約φ0.3mm）
|
| 供氣系統 | ·型號：GSL-4Z-LCD-HP ·量程：一路：1-50 SSCM 二路：1-200 SSCM 三路：1-1000 SSCM 四路：1-5000 SSCM ·精度：±1.5%FS ·最大壓力：2.5MPa ·內部連接1/4英寸不銹鋼管 ·內置不銹鋼混氣罐 |

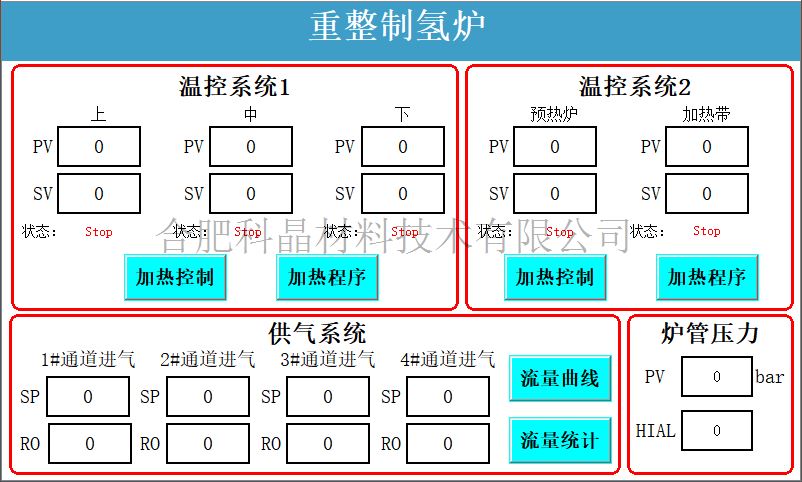

| 控制系統 | ·設備的升溫程序，進氣的流量大小、壓力的上限值等參數均可在觸摸屏上設置與顯示。所有操作全部在觸摸屏上面實現
|
| 真空系統（選配） | ·型號：VRD-8 ·抽氣速率：2.2 L/S ·電機功率：370 W ·極限壓強：5×10-1Pa（不帶負載）  |
| 設備外形尺寸 | ·1410mm（L）*700mm（W）*2250mm（H）
|
| 重量 | ·約200KG |
| 質保 | ·一年質保期，終生維護 · 特別提示： 1、耗材部分如加熱元件、石英管、鎳基合金鋼管、樣品坩堝等不包含在內 2、因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內 |
使用注意事項 | · 石英管內的氣壓不可高于0.02MPa；高溫合金鋼管內氣壓不可高于2.5MPa； · 氣瓶上必須安裝減壓閥； · 對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。 若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于最大壓力時， 必須立刻打開出氣閥，以防意外發生（如爐管破裂，法蘭飛出等） · 我們不建議客戶使用易燃易爆和有毒的氣體，如果客戶工藝原因確實需要使用易燃易爆和有毒氣體 請客戶自行做好相關防護和防爆措施。由于使用易燃易爆和有毒氣體而造成的相關問題，本公司概不負責。 |
