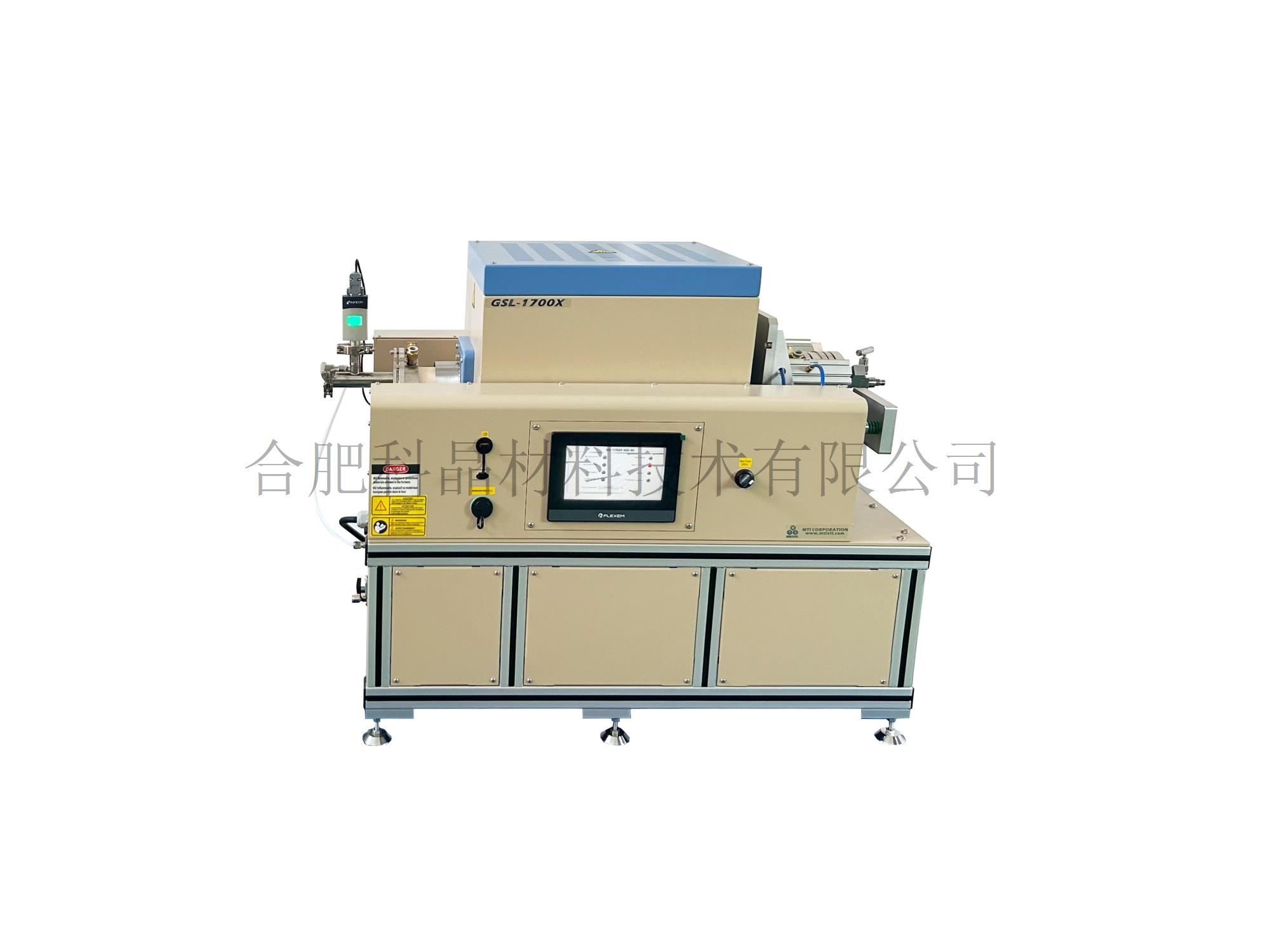

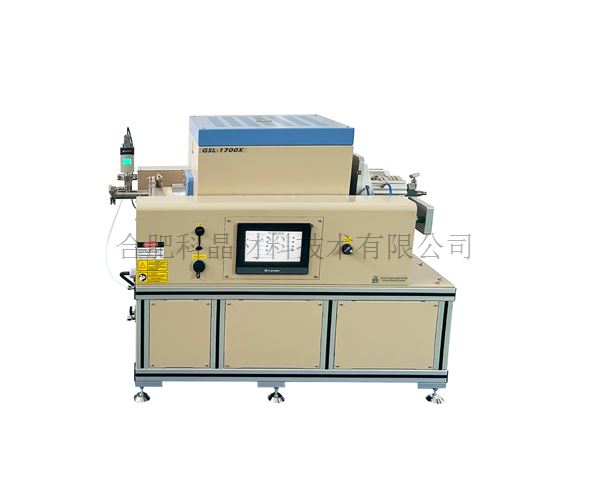

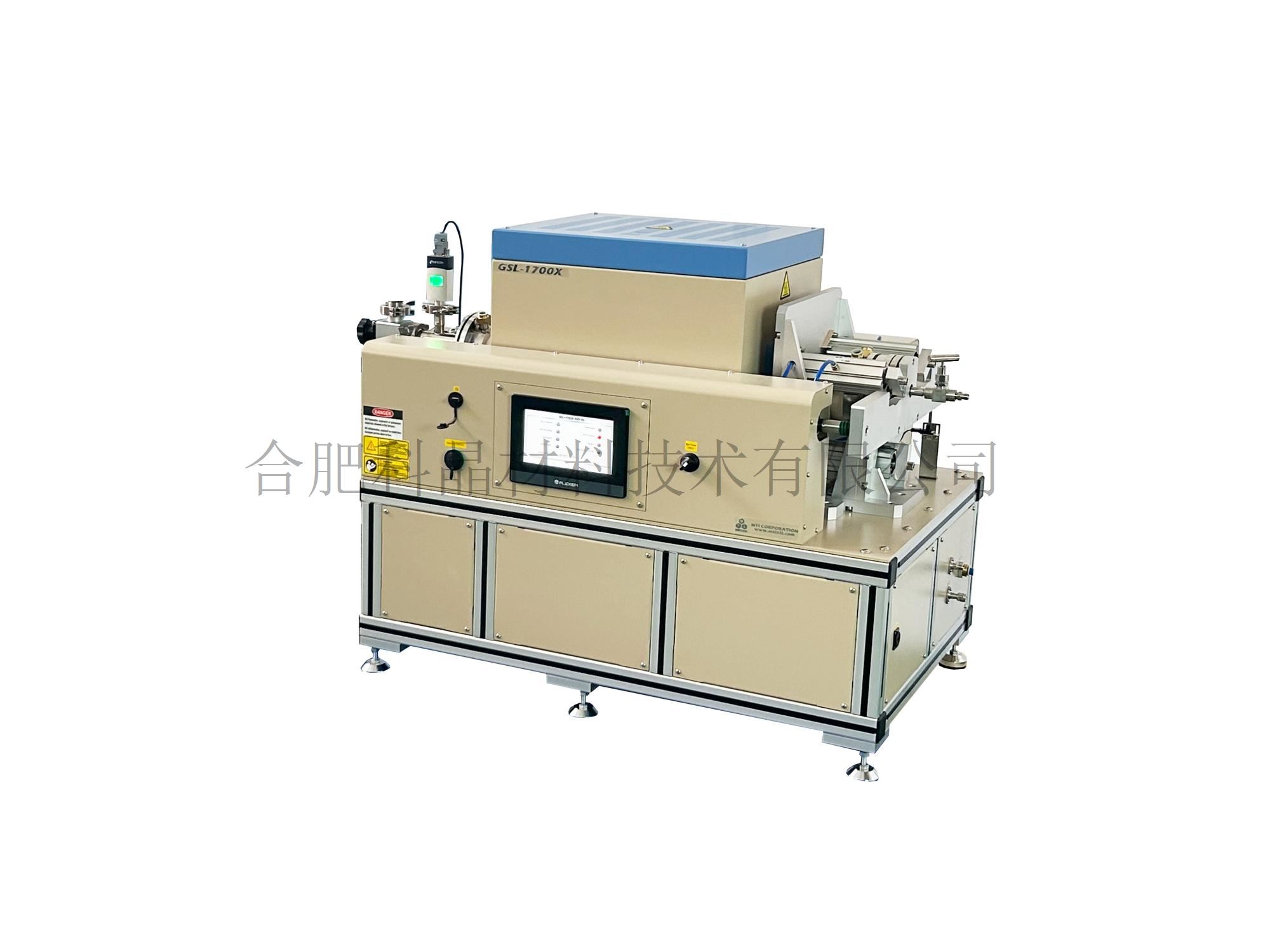

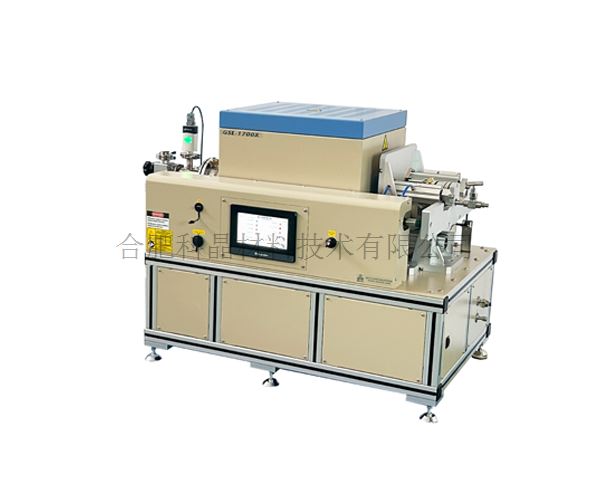

| 名稱型號 | ·1700℃自動裝載管式爐 GSL-1700X-ASD-80 |

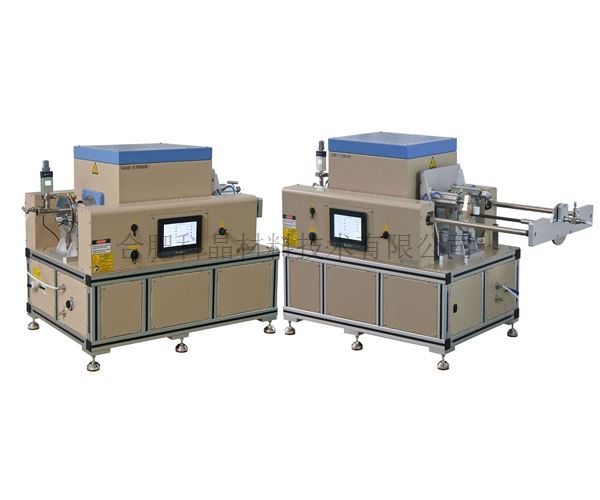

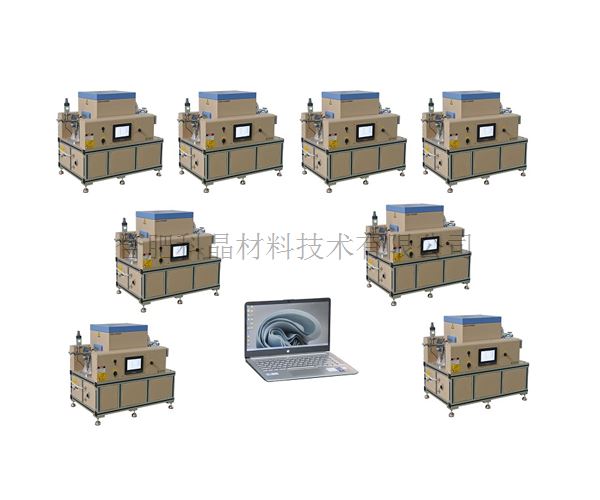

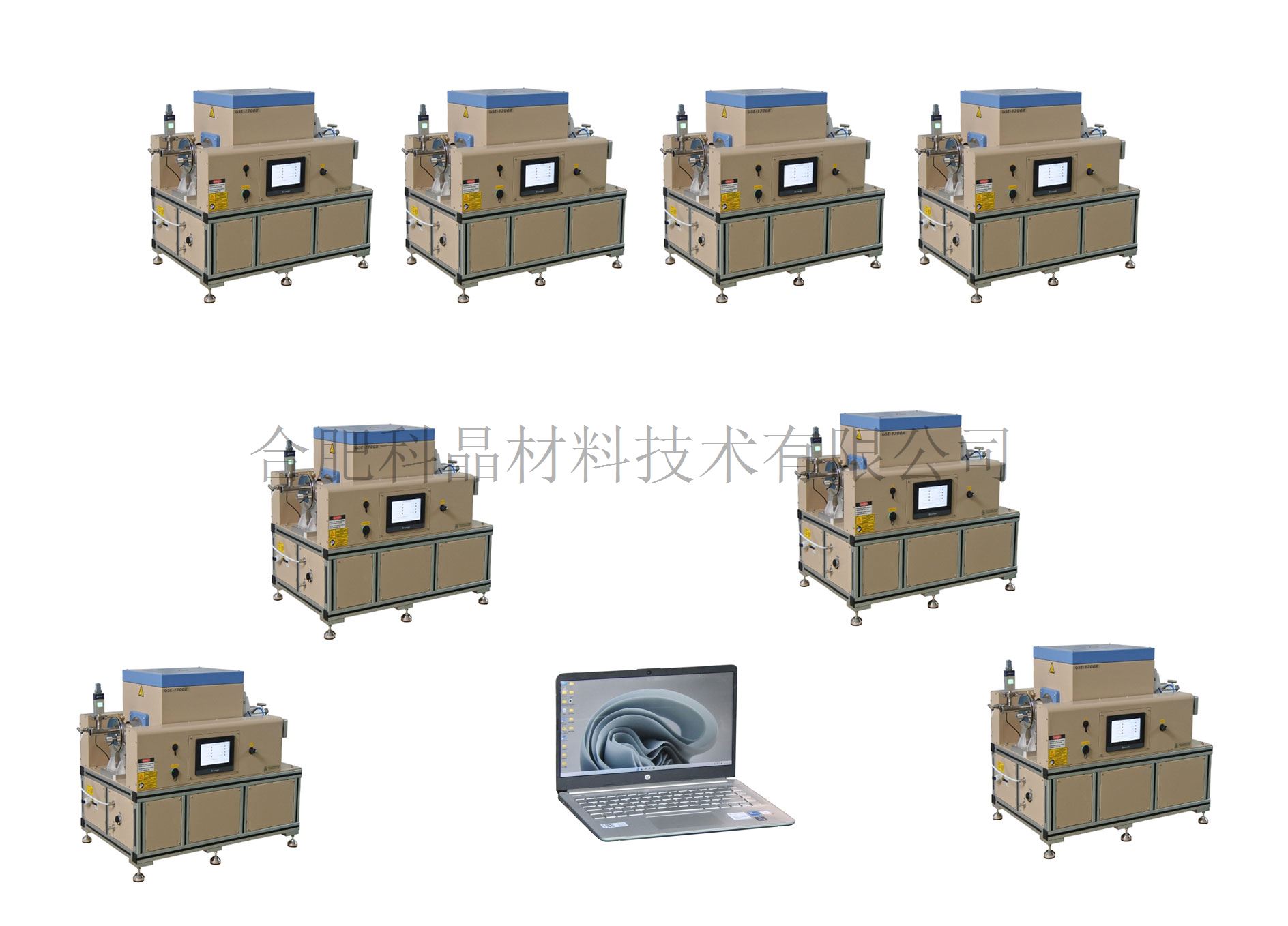

| 產品特點 | ·可配合協助機器人完成自動放樣，自動關閉及密封法蘭，通入惰性氣體清洗，自動控制供氣流量， 升溫，恒溫，降溫，自動打開法蘭取出樣品，可以進行多次循環操作 ·通過機器人實現對樣品自動放取，實現工藝的完全自動化， ·購買多臺設備可以實現高通量樣品燒結，一臺機器人對多臺設備進行取放樣。 ·雙層殼體結構并帶有風冷系統。 ·帶有數顯真空計可做微正壓恒壓控制（103000-120000 Pa），維持爐內的壓力， ·高純度氧化鋁纖維絕熱材料更加節能 ·采用硅鉬棒加熱元件，最高溫度可達1700℃
|
| 加熱爐基本參數 | ·電源電壓要求：AC 208-240V 單相, 50/60 Hz ·功率：3 KW ·最高溫度：1700℃（≤30min） ·連續工作溫度：1600℃ ·加熱區長度：170mm,恒溫區長度：60mm(+/-5℃） ·加熱元件：U型硅鉬棒（4根） ·熱電偶類型：B型 ·推薦升溫速率： ≦10℃/min（≤1400℃） ≦5℃/min（1400-1600℃） ≦2℃/min（>1600℃） ·爐管： 尺寸：φ80*760mm（長） 材質：剛玉（注：剛玉屬于易損易耗，不在質保范圍內）
|

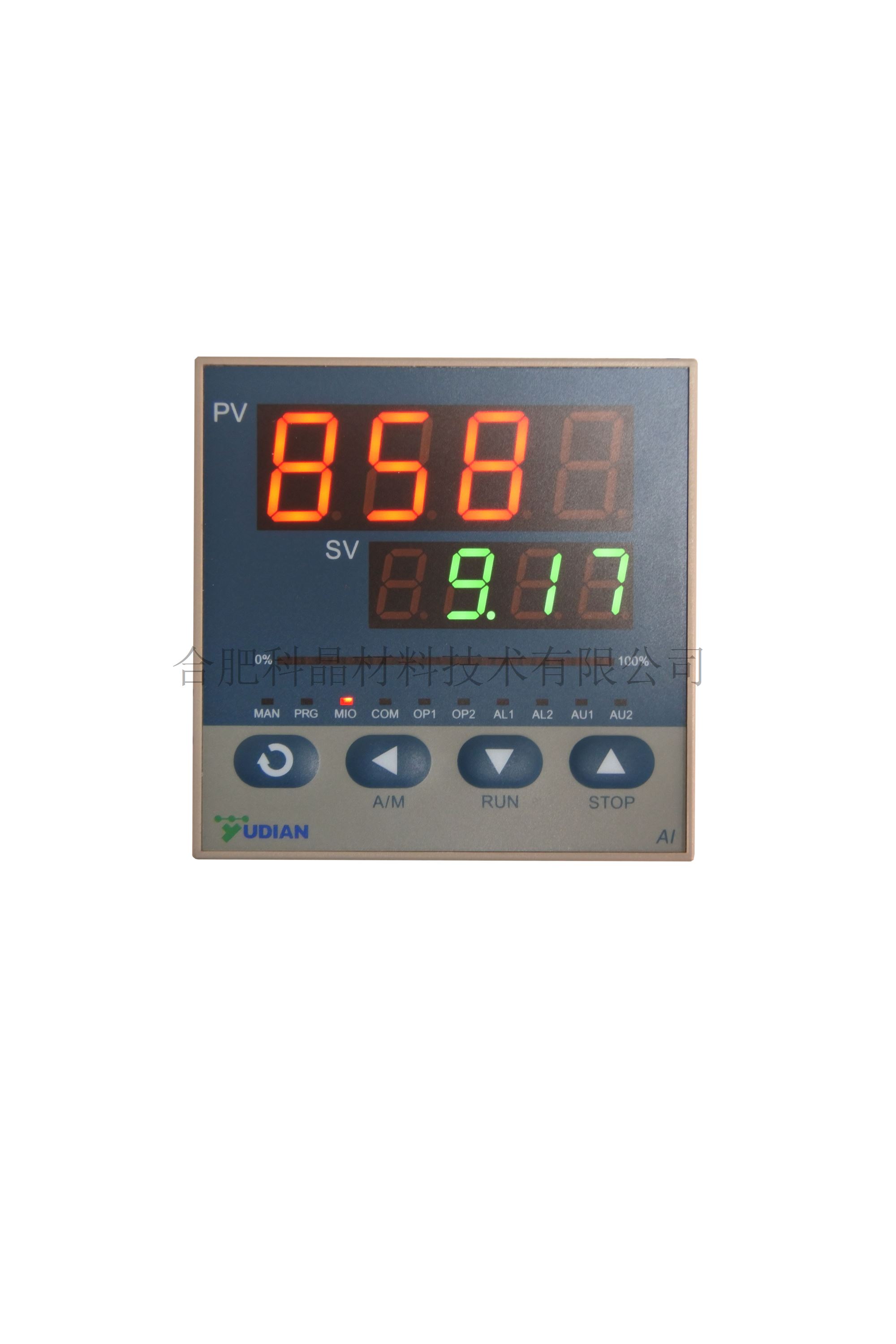

| 溫控軟件 | ·包含一款858P型溫度控制器(也可選配歐陸儀表恒溫精度可達±0.1℃） ·PID自動控溫系統 ·智能化50段可編程控制 ·通過UL認證 ·控溫精度：±1℃
|

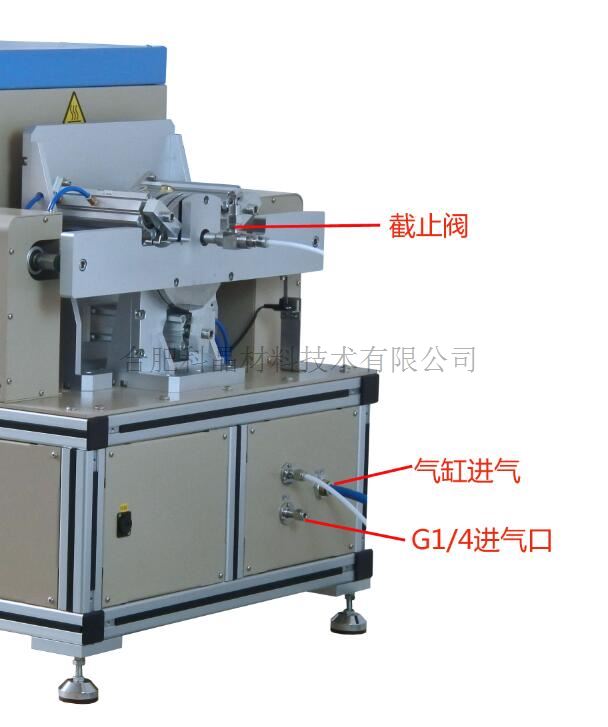

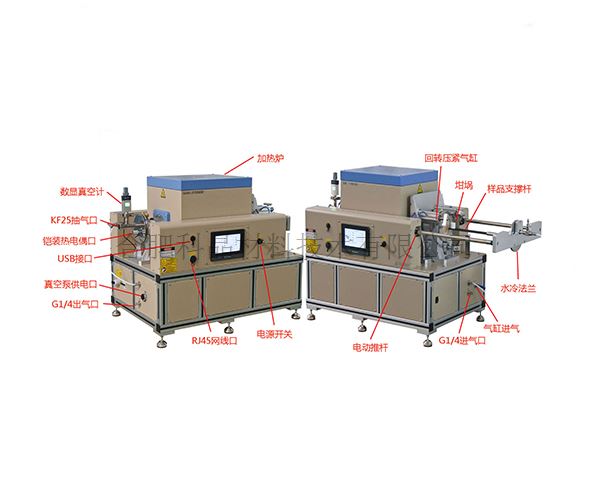

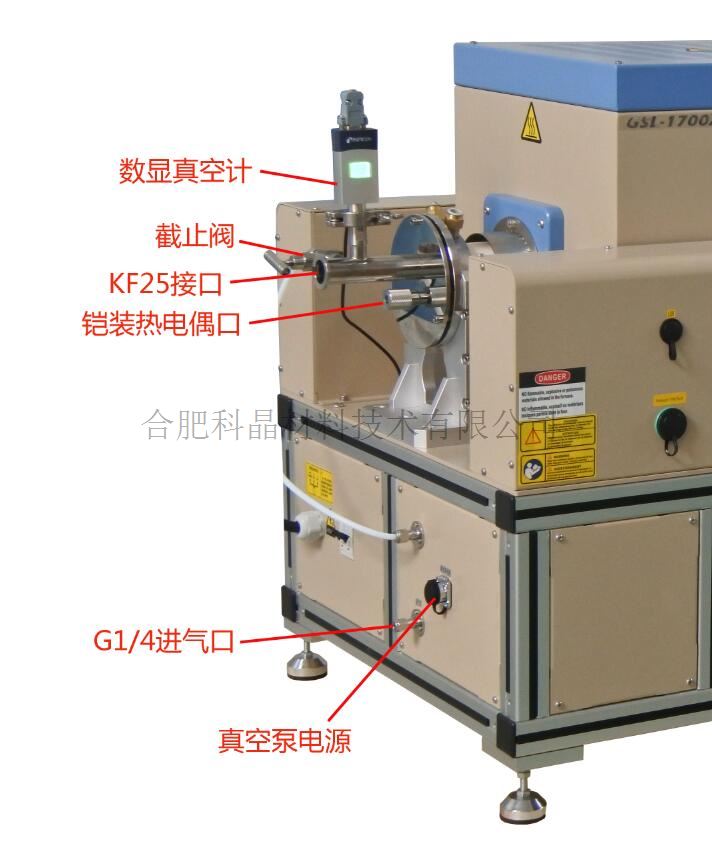

| 不銹鋼法蘭密封系統 /及接口設置 | ·一套80mm全自動密封不銹鋼水冷法蘭，通過硅膠O型圈+電動推桿+壓縮氣缸進行恒壓力密封和自動開啟。 （密封壓力源為壓縮空氣，需提供0.5mpa-0.6mpa的恒定氣壓，設備自帶過濾功能減壓閥，供氣管道為φ12mm） ·設備需搭配水冷機使用（進出水口為φ12mm）； ·右端法蘭留有一個G1/4雙卡套進氣口與設備內置供氣系統連接； ·法蘭內側有樣品放置平臺（支撐架尺寸詳見目錄 樣品臺支架）； ·左邊留有KF25抽氣口用于連接真空泵，配有數顯真空計，一個G1/4鎧裝熱電偶插入口用于檢測管內溫度，一個G1/4出氣口； ·設備帶有真空泵外接三芯插座和真空電磁擋板閥的外接航空插頭（將真空泵接入插座后，真空泵的運行和電磁擋板閥的開合由該系統自動控制）。
|

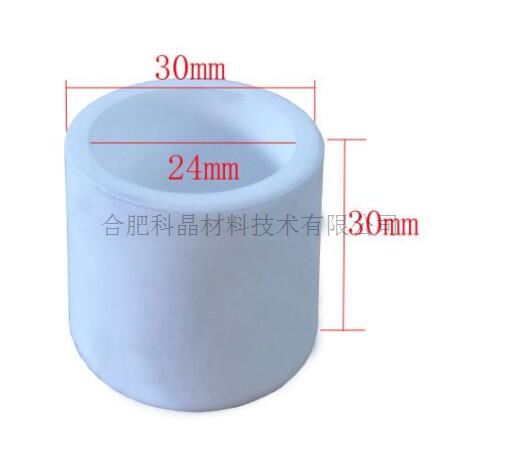

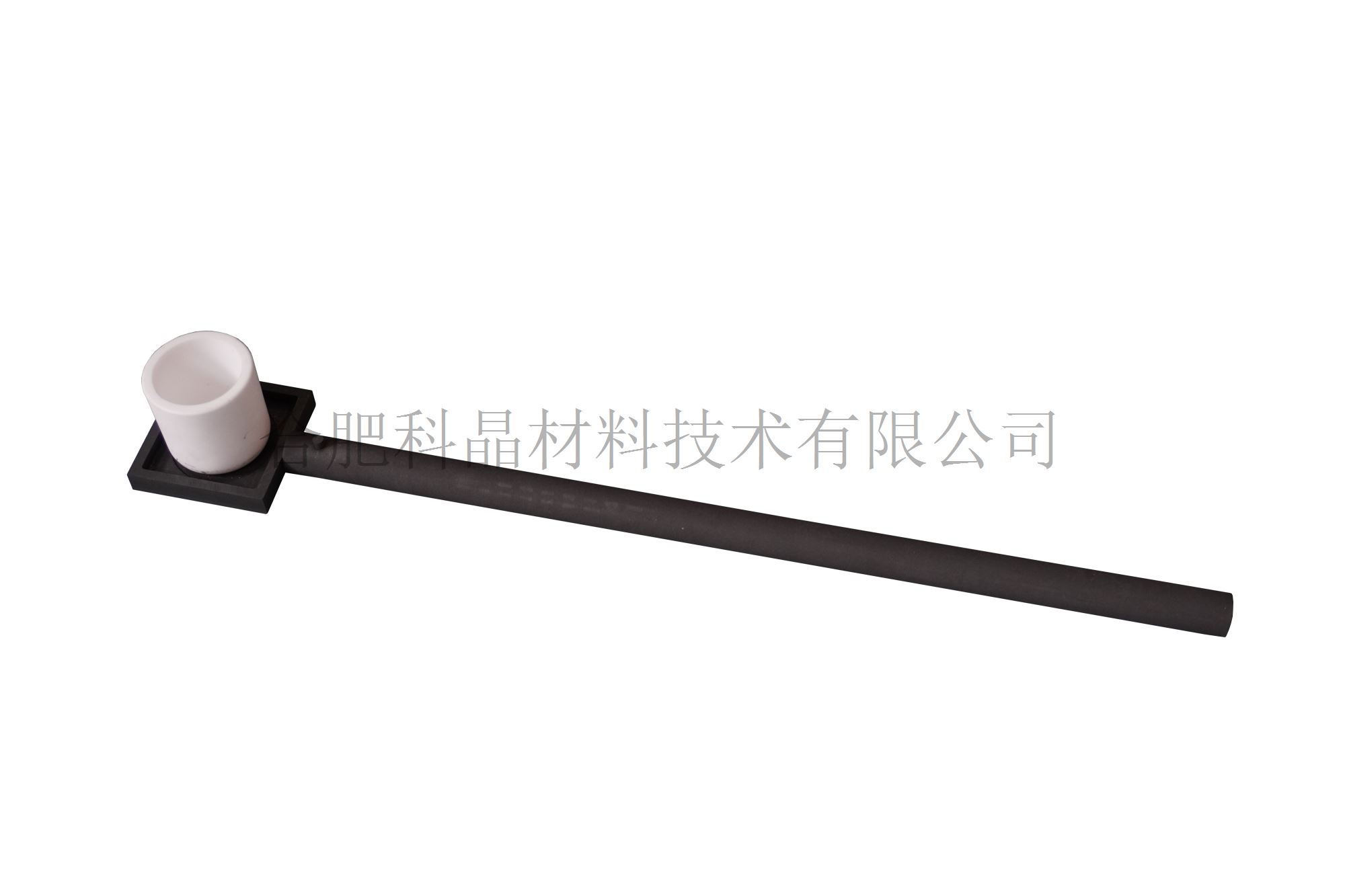

| 樣品臺支架 | ·樣品臺支架采用高純石墨（坩堝材質和尺寸可以根據客戶燒結工藝需求定制，可提供材質如石英，剛玉，石墨，SIC，氮化硼，鎢鉬等材料）； ·坩堝尺寸外徑30mm內經24mm高30mm（材質：剛玉）； ·機器夾爪單獨夾剛玉坩堝； （注：支架，坩堝等高溫部件屬于易損易耗，不在質保范圍內）
|

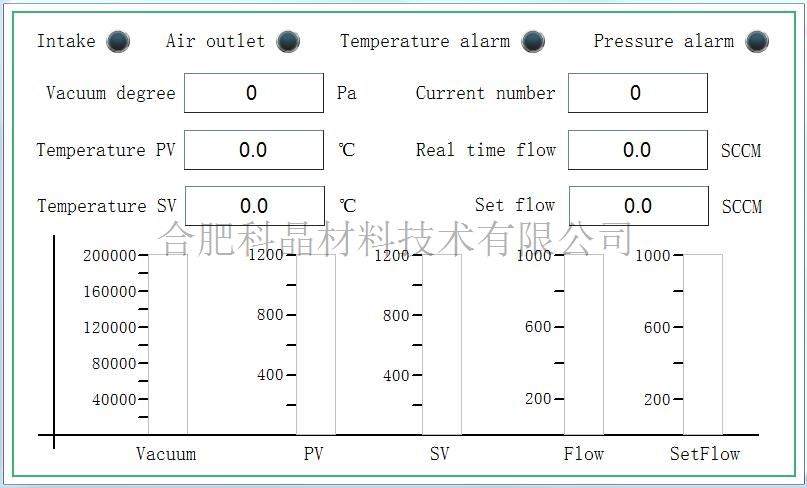

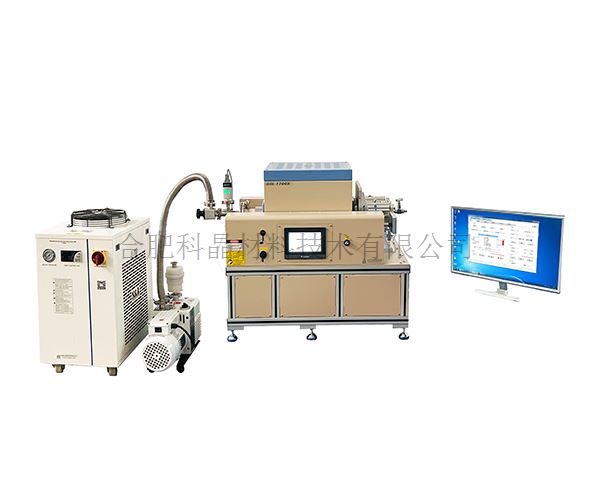

| PC機+軟件 | 通過軟件可以進行以下操作： ·設置加熱爐升溫曲線，設置通入加熱爐內氣體流量大小，設置取放樣循環次數。 ·參數設置完成后，加熱爐配合機器手可以完成以下流程 1.機器人裝樣后，能夠自動關閉艙門 2.通入流動保護氣體 3.執行程序多段升溫恒溫和降溫步驟（高達50段） 4.程序完成后，停氣，能夠在500度打開艙門完成換樣， （注：換樣過程中爐子需要盡量恒溫，保持加熱狀態） 5.換樣完成后，可以繼續重復進行原有的溫度程序。 （程序開源，配合機械手和對軟件進行嵌入式循環工藝控制） 6.全流程自動記錄工藝 軟件顯示顯示以下參數： ·爐管內壓力 ·設備內置一路0-1000sccm的質量流量控制器 ·清洗周期（0-3次） ·前面板上安裝RJ45通信接口，可連接PC或無線路由器實現遠程控制(PC和路由器可另行提供) ·電腦操作軟件，可支持多臺加熱爐 ·向現有客戶開放通信代碼，將設備與機器人連接，實現無人操作
|

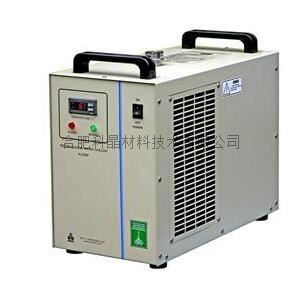

| 冷水機（選配） | ·型號：KJ-5000 ·工作電壓：AC 220V 50HZ ·工作電流：1.4-2.1A，制冷量：2361Btu/h ·壓縮機功率：300W，水箱容量：6L ·最大流量：16L/min，凈重：24 Kg
|
| 真空度（選配） | · 配套機械泵，真空度可以達到10-2 ttor； · 配套分子泵，真空度可以達到10-5 ttor；
|

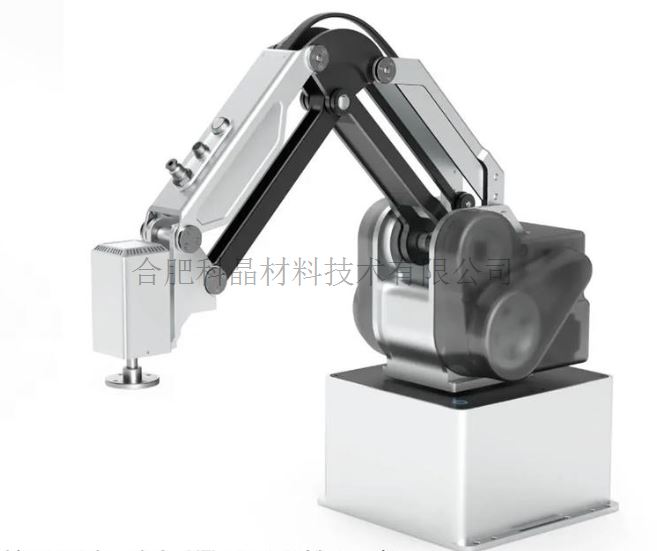

| 自動化協作機器手（可選） | ·可選桌面式協作機械手，來實現樣品的全自動化裝載
|

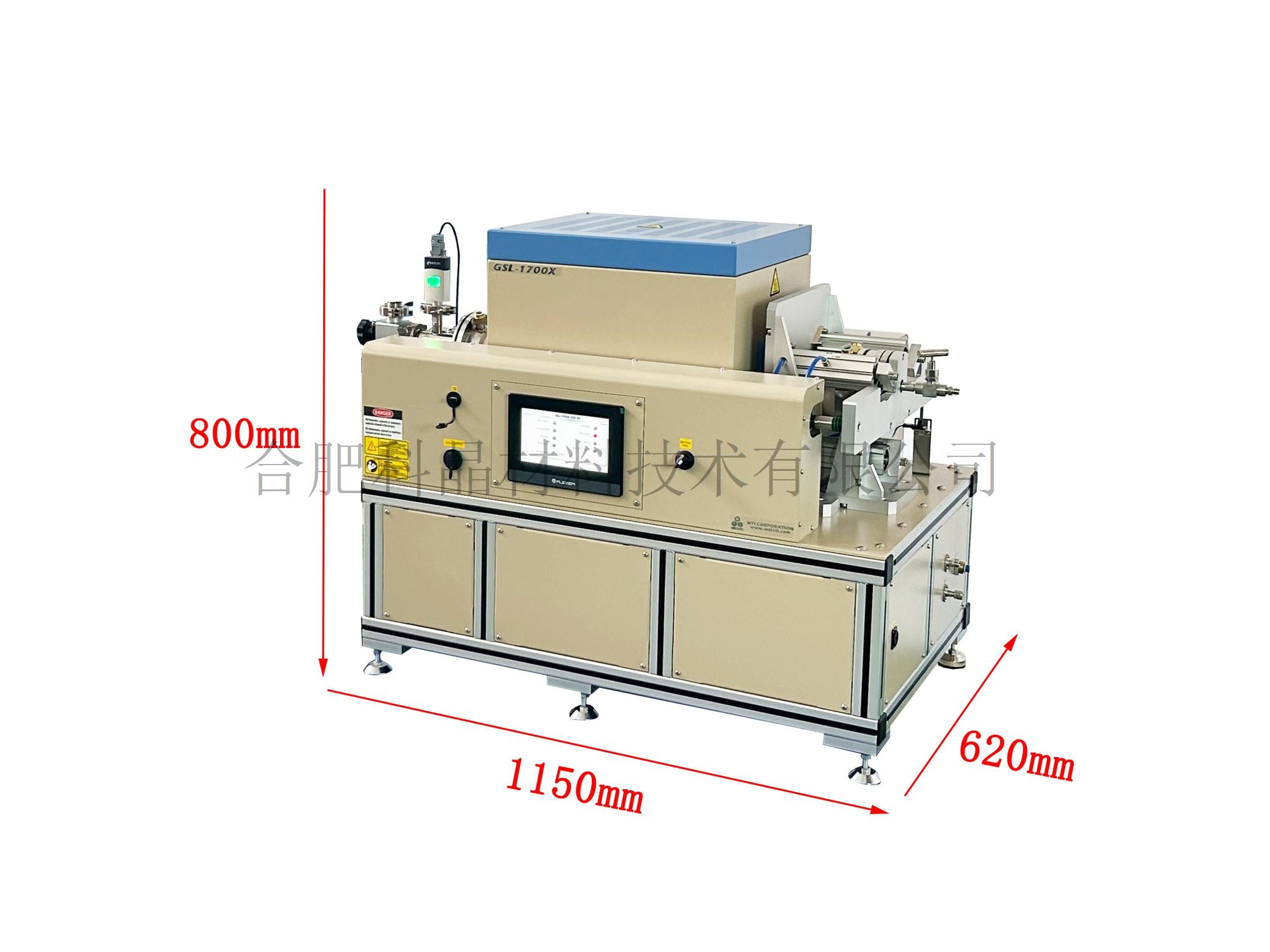

| 產品尺寸 | ·外形尺寸：1150*620*800mm（長*寬*高）
|
| 重量 | ·約200kg |
| 保質期 | ·1年（不包含爐管，氟膠O型圈和加熱元件等損耗件） |
使用注意事項 | · 剛玉管內氣壓不可高于0.02MPa； · 由于氣瓶內部氣壓較高，所以向石英管內通入氣體時，氣瓶上必須安裝減壓閥，為了確保安全，建議使用壓力低于0.02MPa， 建議在本公司選購減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa,使用時會更加精確安全； · 設備需在獨立供電網下工作，電網電壓范圍要求在±8%內，不可與中頻高頻等高磁場發生設備共用供電網，并不可與該類型 設備處于同一房間，如無法做到請對電網進行諧波檢測和治理，對設備進行電磁隔離處理 · 我們不建議客戶使用易燃易爆和有毒的氣體，如果客戶工藝原因確實需要使用易燃易爆和有毒氣體，請客戶自行做好相關防護 和防爆措施。由于使用易燃易爆和有毒氣體而造成的相關問題，本公司概不負責。 ·設備請遠離存在液體飛濺場所 ·設備請遠離存在導磁導電粉末 ·保溫和加熱元件為損耗件，保溫材料在燒結過程中出現裂紋為正常現象，可使用修補劑修補，加熱元件為損耗件，在電爐長時間 使用后無法達到工作溫度和升溫明顯緩慢后聯系廠家判斷是否要進行更換， ·該設備高精度溫控范圍為500-1600℃，低溫運行會存在溫度振蕩， ·該設備不建議在低于1000℃以下工作，這樣會降低加熱元件的壽命 ·不建議500℃以上開啟爐膛 ·請保持氣動供氣源的壓力穩定（0.5-0.6mpa） ·剛玉管和內置支架等高溫陶瓷部件屬于易損易耗原件，不在質保的范圍， |
