| 設備名稱型號 | 1600℃高真空超潔凈氣氛爐 HVF-1600X-400 |
| 特點 | · 內部腔室采用不銹鋼制作，采用潔凈的低放氣量多層金屬反射保溫， 使得該爐可獲得較高的真空度和極低的氧含量 · 爐內配套有一個鎢合金樣品臺，尺寸：寬200mm-深300mm， 內可用空間：寬200mm*高200mm*深300mm · 采用雙層不銹鋼腔體,雙層腔體中間通水冷實現冷卻，外殼溫度低于60℃; · 一體式的程序控制界面，帶有預設工藝功能和記錄功能，并帶有狀態監測和安全自處理功能， · 真空度可達10-5torr（配套分子泵使用） · 豐富的選項配置可實現高真空燒結、惰性氣體燒結、可燃還原氣氛燒結的多種工藝 |
| 基本參數 | ·電源：AC380V 50/60HZ ·最大功率：60KW（0-60KW連續可調） ·設計裝料尺寸：200*200*300（縱深）容積：12L ·加熱方式：鎢帶電阻加熱 ·爐內使用環境：氫氣、氬氣、氮?dú)獗Ｗo(hù)/低真空/高 ·出料方式：臥式爐體，前部出料 ·裝料托盤/坩堝：鎢板 ·最高加熱溫度：1650℃ ·保溫方式：全金屬反射屏 ·額定溫度：1600℃ ·推薦升溫速率：≤10℃/min ·控溫精度：±1℃ ·熱電偶：B型熱電偶 ·均溫性：保溫60分鐘后，溫度不均勻度為≤±8℃ |
| 真空度 | 以下是極限真空 ·10Pa 空爐、冷態機械泵 ·100pa（干泵） ·1.0*10-3pa（分子泵） ·抽氣速率：36L/S（抽空時間≤30min）（機械泵） ·保壓測試：抽真空至10Pa，保壓12小時，壓升＜5Pa/h |

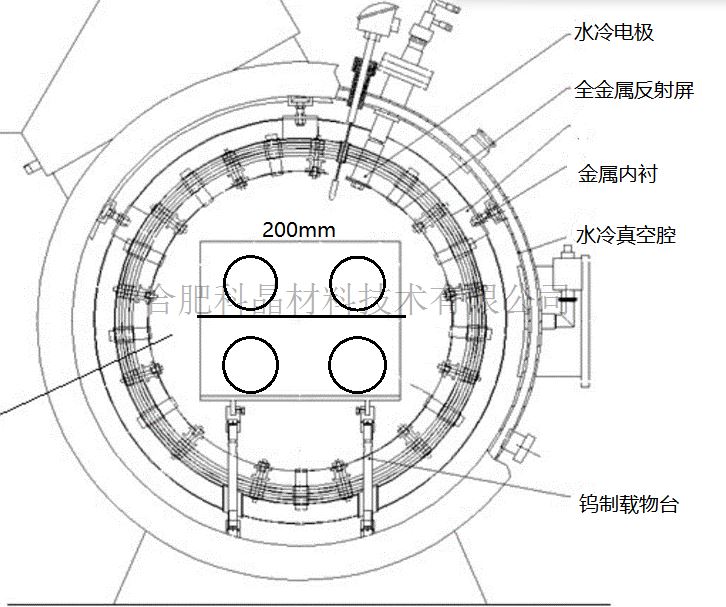

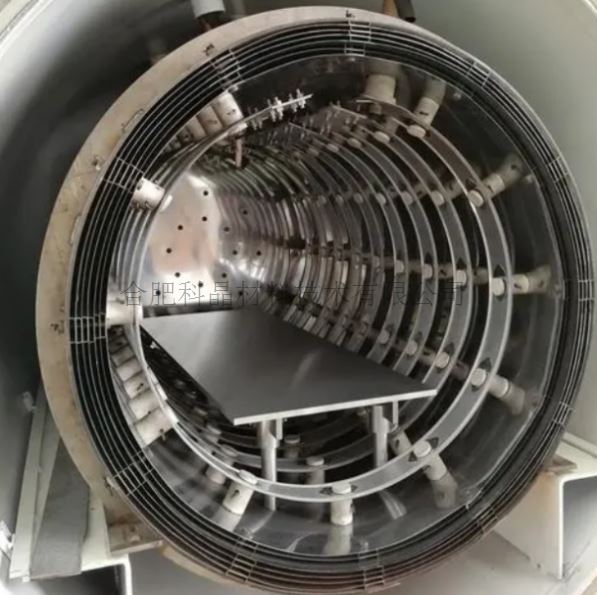

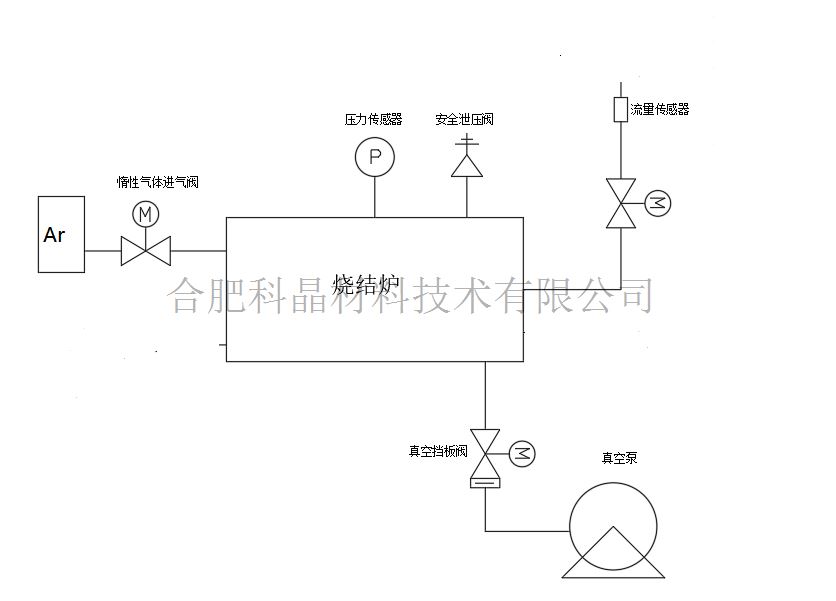

| 腔體與密封法蘭 | ·爐體由內至外分別由：鉬合金承料柱、鉬帶發熱體、金屬隔熱屏、304不銹鋼框架、雙層水冷爐殼構成。 ·采用前部旋轉開蓋，密封法蘭采用水冷法蘭方式，法蘭和門之間采用氟橡膠密封圈密封 ·爐門關閉采用4組鎖扣手動鎖緊裝置，爐門開啟采用手動操作 ·加熱爐安裝有電子壓力表和機械壓力表、兩路Ф8mm進氣口，兩路Ф8出氣口，配有浮子流量計（可選質量流量計） ·加熱爐腔體裝有壓力傳感器和安全泄壓閥，可實現電子泄壓和機械泄壓兩種安全泄壓方式 ·腔體可與分子泵直連并預留KF40抽真空接口,可通過不銹鋼波紋管與真空系統相連
|

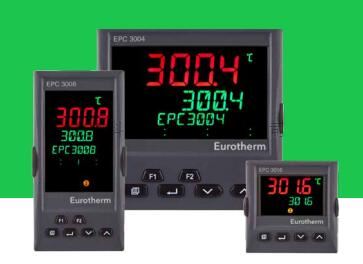

| 電氣控制 | ·采用PLC+觸摸屏控制 ·采用歐陸EPC3000系列儀表進行控溫 ·PID智能化程序控制（控溫精度：±0.1℃）和手動控制 ·24段可編程控溫 ·帶有過熱和斷偶保護 ·含有RS485接口，可在電腦上遠程操作 ·可預設設備運行工藝，預設真空-洗爐循環次數和相關真空度和進氣流量的參數，帶有全自動運行升溫恒溫降溫程序，進氣流量為全工藝運行控制和監控， ·設備內部壓力預設壓力閾值，設備pc自動控制平衡爐內壓力，并帶有機械泄壓閥，2道壓力保護裝置 ·PLC智能預警、報警保護和電源絕緣的安全保護，實時監視、控制并顯示整套設備的運行情況。可監控缺相、欠壓、輸出電流、電壓、功率、水壓、水溫、 真空泵、爐溫、爐內壓力、等情況，實現電源、爐體、冷卻水、真空機組等裝置的順序控制和連鎖保護，預警、報警等功能。 ·如通入氫氣可以選擇本公司可燃尾氣處理裝置
|
| 水冷設備 | · 型號：KJ-6300 · 電源：AC 380V 50HZ · 工作電流：1.2-7.8A · 制冷量：27440Btu/h · 水箱容量：40L · 設備外形尺寸：830 X 650 X 1170 mm(長寬高）
|
| 真空系統（可選） | 可選配我公司的GZK-103G-L高真空機組，實現對腔體的高真空。
|

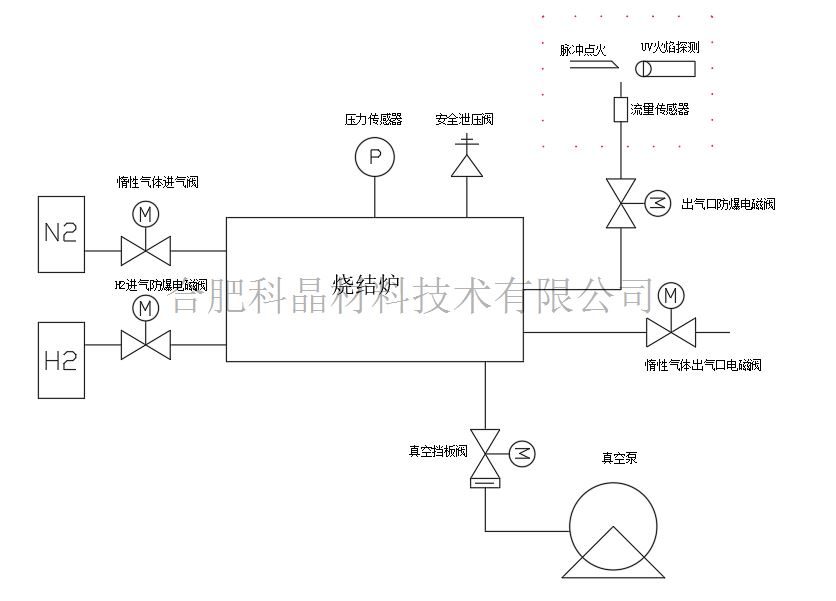

| 氫氣燃燒和檢測裝置（選配） | · 該爐如果作為氫氣爐使用，可選配我公司的氫氣燃燒和檢漏系統 · 電源：AC單相220V 50/60Hz · 功率：200W · 兩路進氣口，惰性氣體進氣口（接氣源）和氫氣進氣口（接氣源），進氣為G1/4雙卡套接口 · 氣源接入后通過質量流量控制器調節流量大小，通過G1/4雙卡套接頭輸出后接入設備進氣口 · 可燃?xì)怏w從設備內輸出后接入該設備可燃?xì)怏w進氣口，接口為G1/4雙卡套接口 · 點火裝置：電阻絲加熱點火通過檢測電阻絲電流和出氣端氫氣流量判斷燃燒火焰是否熄滅 · 設備標配以太網口，設備可接入局域網，互聯網，遠程操作
|
| 設備外形尺寸 | 約：1800mm（L）*2000mm（W）*2000mm（H） |
| 重量 | 最大約1.2噸 |
| 質保 | 一年保質期，終身維護 |
使用注意事項 | · 不銹鋼腔體內氣壓不可高于0.02MPa； · 由于氣瓶?jī)?nèi)部氣壓較高，所以向腔體內通入氣體時，氣瓶上必須安裝減壓閥，為了確保安全，建議使用壓力低于0.02MPa，建議在本公司選購減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa,使用時會更加精確安全； · 對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開泄氣閥，以防意外發生（如爐管破裂，法蘭飛出等） · 我們不建議客戶使用易燃易爆和有毒的氣體，如果客戶工藝原因確實需要使用易燃易爆和有毒氣體，請客戶自行做好相關防護和防爆措施。由于使用易燃易爆和有毒氣體而造成的相關問題，本公司概不負責。 |
