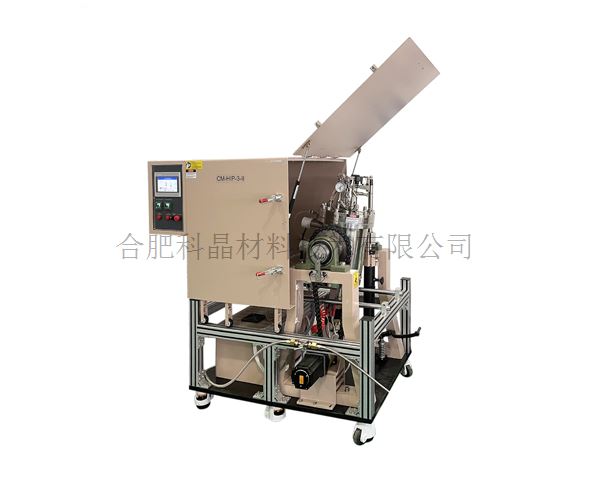

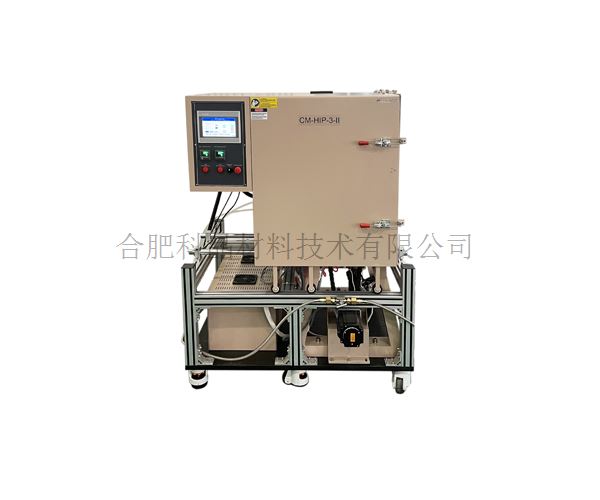

| 產品名稱 | 雙溫區熱等壓爐 CM-HIP-3-II |
||

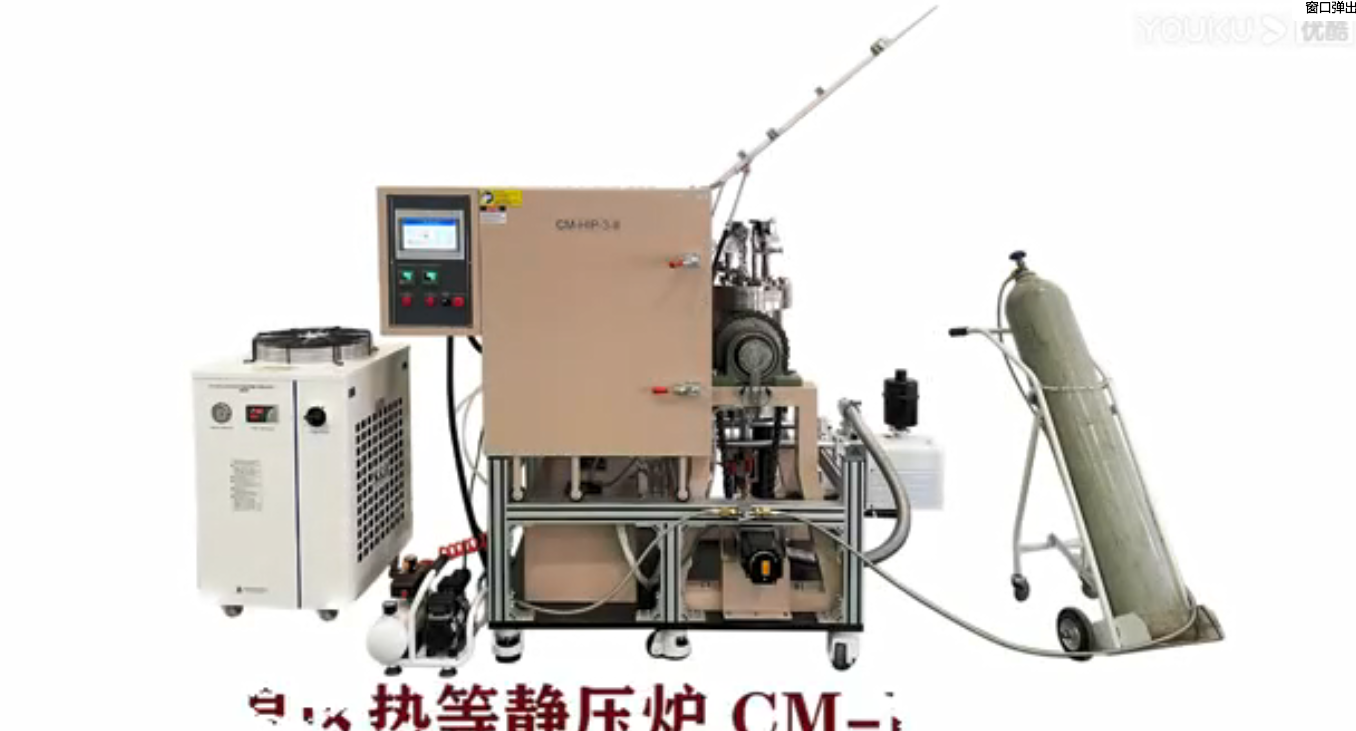

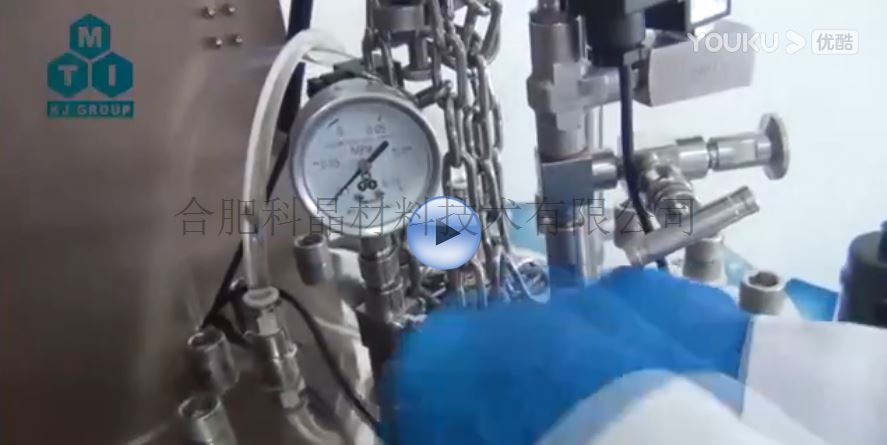

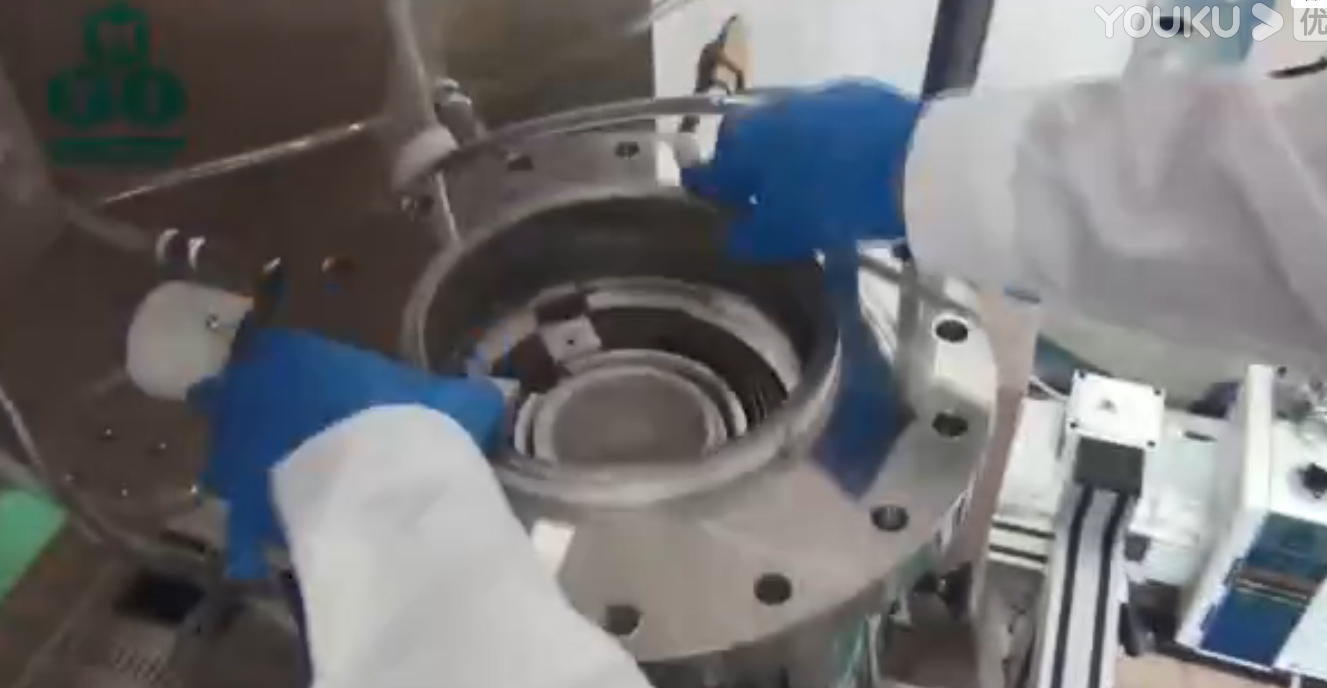

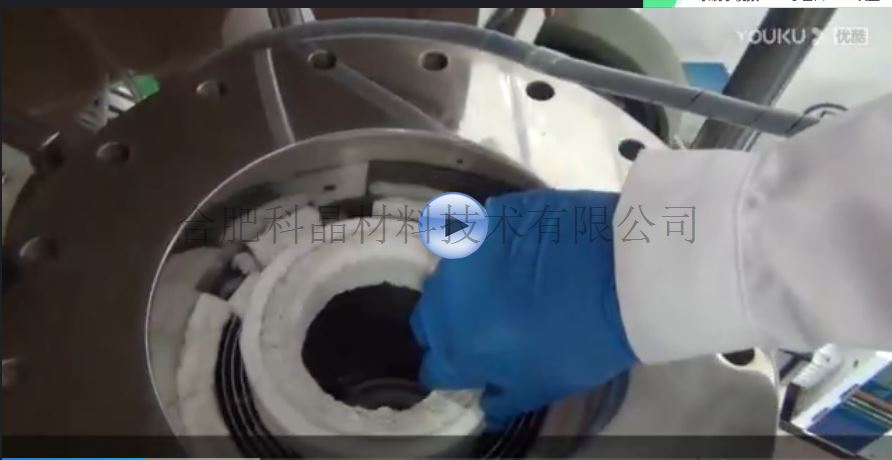

| 視頻 |
|
||

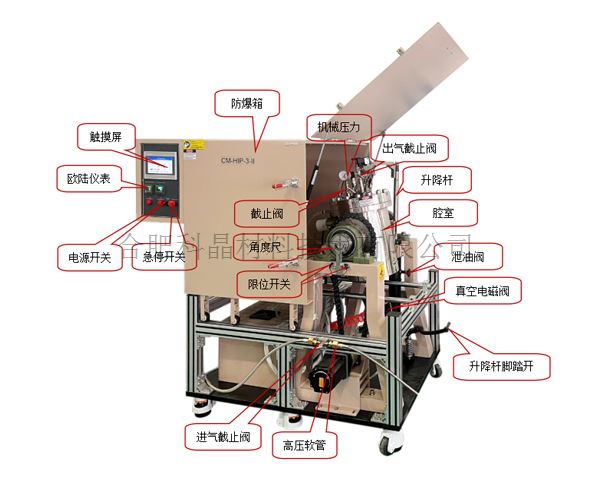

| 結構 | · 腔體采用SS304不銹鋼制作 · 腔體上安裝有安全閥（當腔體壓力超過設置的最大值時，安全閥將自動泄壓） · 不銹鋼腔體外安裝有一防爆箱 · 設備安裝有移動輪，方便移動
|
||
| 基本參數 | · 總功率：11KW · 電源：三相AC 380V 50/60HZ · 加熱元件：鉬絲 · 最高加熱溫度：1300℃ · 最大壓力：10MPa · 建議升溫速率：5℃/min · 加熱區高度： 120mm+120mm（中間隔斷尺寸30mm） |
||

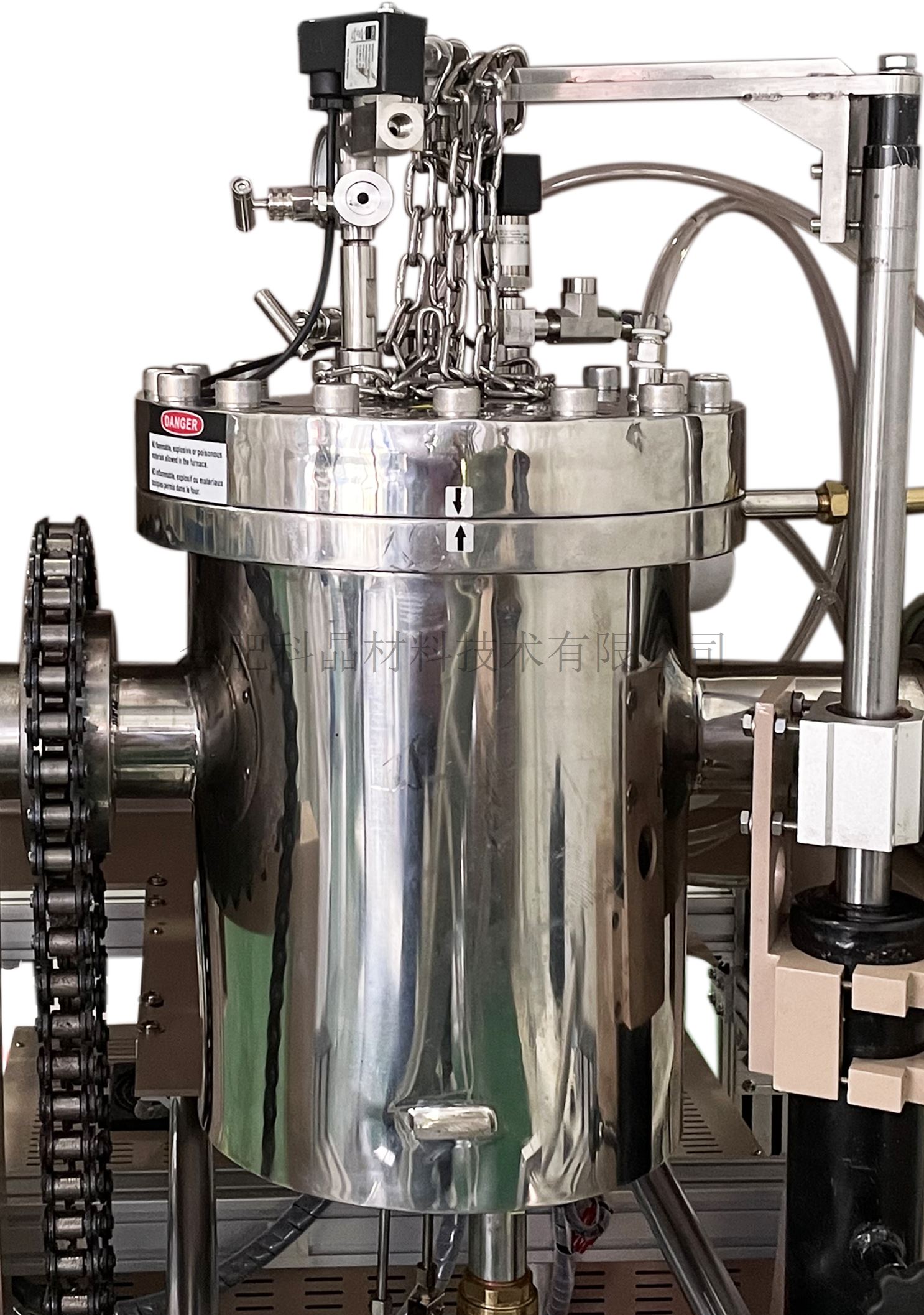

| 爐腔 | · 腔體采用SS304不銹鋼制作（帶有水冷夾層，設備中配有水冷機） · 腔體尺寸：φ310mm（外腔）*φ205mm（內腔）*400mm（高度不含法蘭蓋） · 鉬絲加熱套內徑：φ80mm · 最大可放入坩堝尺寸：φ60mm*250mm(H) · 腔體上安裝有壓力傳感器實時監測腔體內的壓力變化 · 腔體采用雙重安全保護的設計思路，同時安裝有電磁安全閥和機械安全閥，當腔體壓力超過最大上限壓力時，安全閥將自動進行排氣 · 安全閥上限壓力范圍：≤11MPa
|
||
| 溫控系統 | · 控溫儀表為歐陸儀表，控溫精度: +/- 0.1℃ · 上下加熱腔體分別獨立控溫 · 可設置50段升降溫程序 · 帶有超溫和斷偶保護 · 采用進口歐米茄C型耐高壓熱電偶 · 可直接在PLC上設置升溫程序，方便快捷
|
||
| 最高工作壓力 | · 10MPa(1300℃時)(充5個9高純氬氣) · 腔體上安裝有安全閥（當腔體壓力超過設置的最大值時，安全閥將自動泄壓） · 工作氣體：Ar, N2 |
||
| 搖擺系統 | · 高壓腔體通過固定支架固定在搖擺機構上面，搖擺機構通過齒輪傳動實現高壓腔體的左右搖擺。 · 高壓腔體搖擺頻率：1-10次/分鐘（可調） · 高壓腔體搖擺角度：≦ ± 15°（以高壓腔體垂直地面為基準） · 安裝有一刻度的標尺，用于觀察腔體搖擺的角度
|
||
| 真空系統（選配） | · 一臺雙級旋片式真空泵，真空泵型號：VRD-48； · 配備VRD-48真空泵能夠達到的真空度 5*10-2 torr（冷態下，抽真空30min） · 可根據客戶需要選配分子泵系統（具體要求可與銷售聯系定制）
· VRD-48 · 抽氣速率：13.3 L/S · 極限壓力：4*10-1Pa（不帶負載，單獨機械泵） · 額定功率：1500 W |
||
| 水冷系統（選配） | · 設備需要配置一臺CW-6200的水冷機，用于對高壓腔室和加熱電極進行水冷保護； · 輸入電壓：220-240V 50HZ · 輸入電流：0.5-4.5A · 最大功率：1.8KW
|
||
| 空氣壓縮機 | · 功率：370W · 壓力：0.8MPa · 電源：220V 50HZ · 排氣量：49L/min |
||

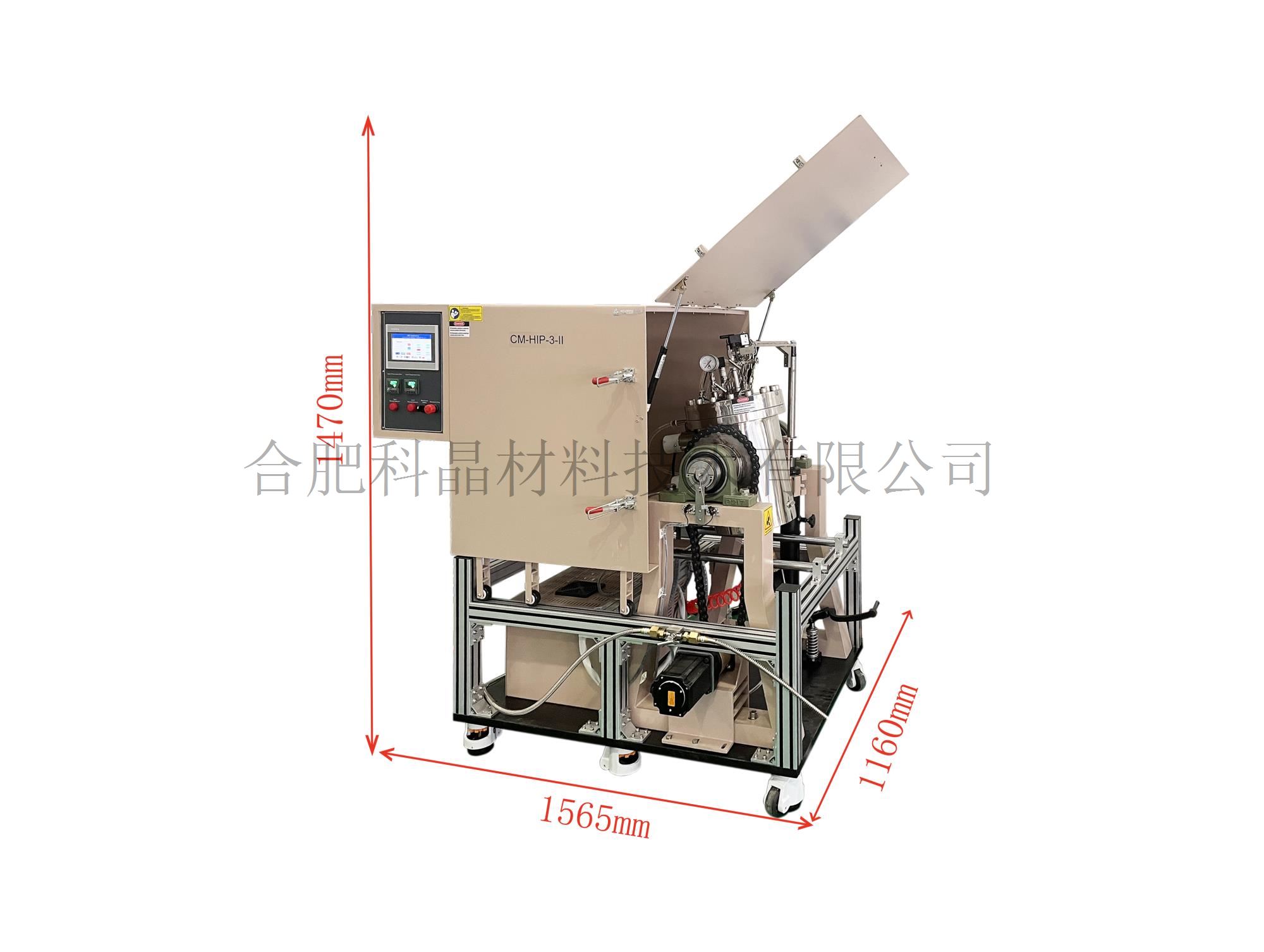

| 設備外形尺寸 | 長1565mm*寬1160mm*高1470mm（防爆箱門開啟的高度）
|
||
| 重量 | 約350KG |
||
| 認證 | ·此產品已通過國家CE認證 證書編號：M.2021.206.C67995 ·若客戶出認證費用，本公司保證單臺設備通過德國TUV認證或CAS認證
|
||
| 注意事項 | · 熱等靜壓爐升溫速率不得超過6度/min，否則會造成爐膛開裂和加熱絲斷裂。 · 燒到高溫階段法蘭表面有一定溫度，請注意不要觸摸，防止?fàn)C傷。 · 該設備可正常燒制到1300℃，最高壓力為10MPa(在高純氬氣環境下），請不要過溫或過壓使用。 · 不得通氯化物、硫化物等易腐蝕的氣體，否則容易損壞法蘭，波紋管（選配）等不銹鋼材質的配件。 · 由于加熱元件是鉬絲，在高溫下容易氧化，故只能通入高純氬氣，氮?dú)獾榷栊詺怏w，不可通入氧氣，以免鉬絲損壞。 · 爐內溫度變成常溫后方可打開上蓋。此時樣品溫度仍可能較高，請注意，或佩帶手套或其他工具操作。 |
