| 設備名稱 | ? 防腐型旋轉管式爐--OTF-800X-III-R2 （2019.12.3—科晶實驗室審核） |
| 提示 | 科晶實驗室邀請?zhí)崾?/span> 圖片未及時更新提示 多種配件可選提示 危險設備操作提示 |
| 主要特點 | ? 雙層爐管爐設計，可通入腐蝕性氣體。 ? 可正壓工作，最高承受壓力為0.3 MPa。 ? 三個溫區分別有三個獨立的溫控系統控制。 ? 0-10rpm轉速可調。 ? -5-20°傾斜角可調。 |
| 基本參數 | ? 溫度：1000℃ ，1200℃＜1h；正壓0.3 MPa使用 時不超過800℃ ? 建議升溫速率：≤10℃/min ? 極限真空度：1*10-3Pa（機械泵+分子泵） ? 熱電偶：K型熱偶（三個（3mm OD × 152.4mm L）） ? 電源：AC220V，50Hz ? 功率：5KW 更多參數請聯系科晶銷售部 |

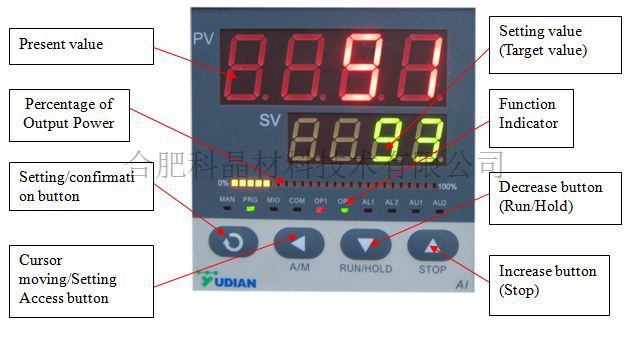

| 加熱元件和溫控系統 | ? O Cr27Al17MO2（摻鉬鐵鉻鋁合金） ? PID自動控溫系統 ? 智能化50段可編程控制 |

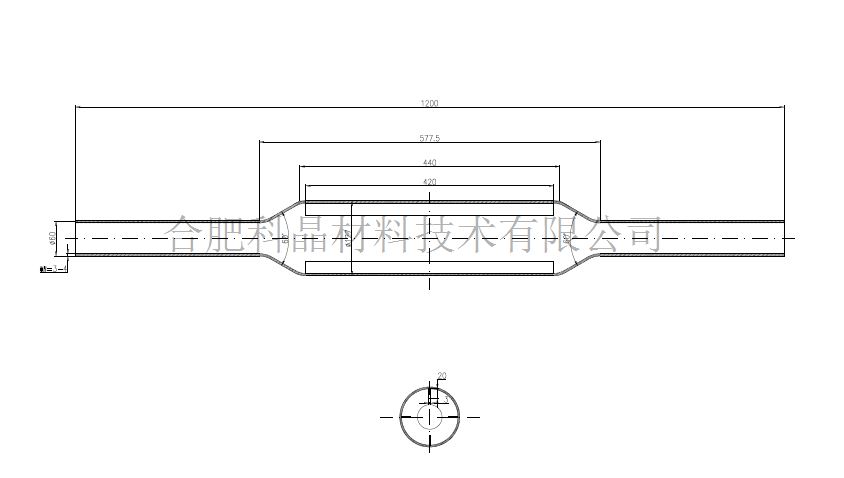

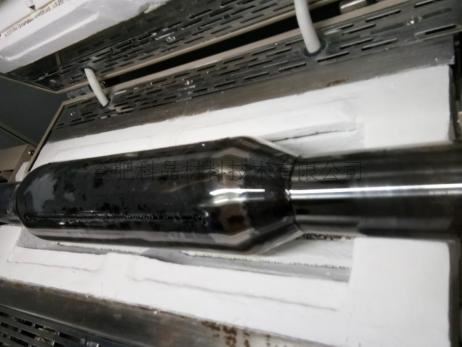

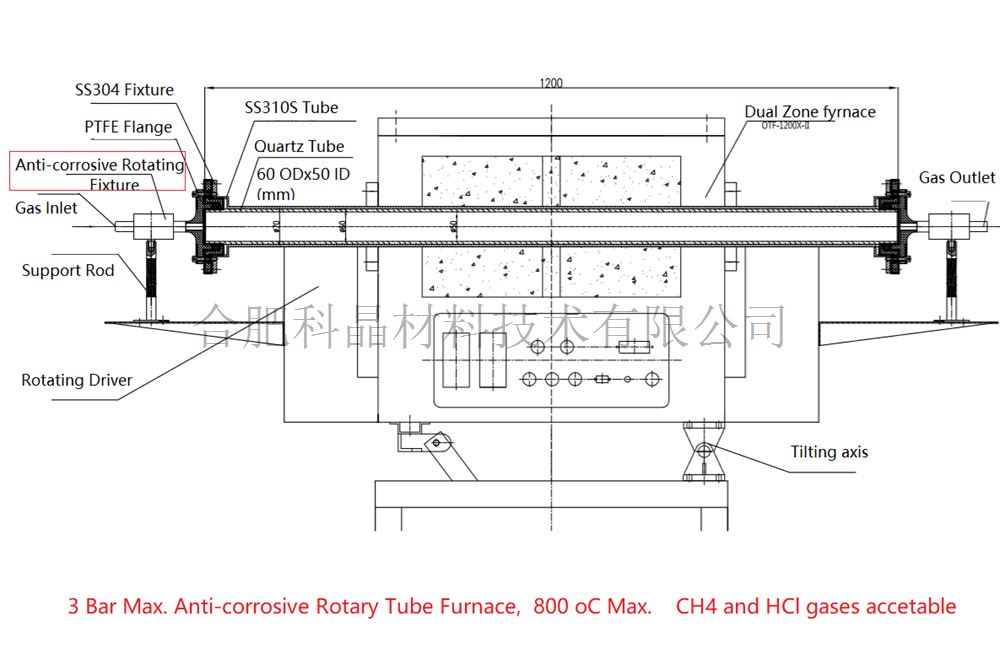

| 爐體結構和爐管尺寸 | ? 采用雙層殼體結構，并帶有風冷系統 ? 高純氧化鋁纖維作為爐膛材料（表面涂有高溫氧化鋁涂層，可提高加熱效率延長爐膛使用壽命） ? 雙層結構，內層為石英管，外層為SS310S不銹鋼管 ? 石英管尺寸：52mm ID × 60mm OD × 1400mm L ? SS310S不銹鋼管：62mm ID × 70mm OD × 1300mm L |

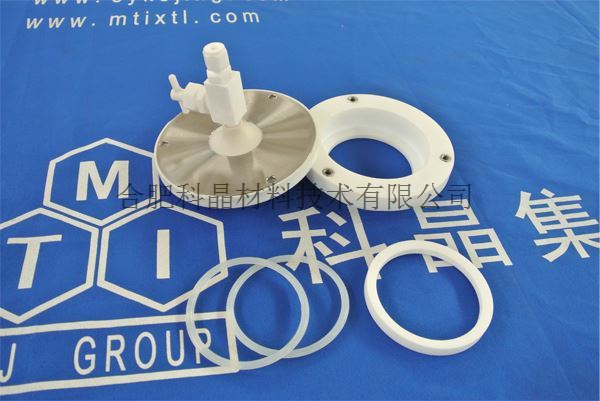

| 密封法蘭 | ? 密封法蘭，氣管接頭和氣閥由PTFE制成 ? 防腐蝕磁流體密封旋轉聯軸器，保證爐管轉動時，法蘭前端的連接管不轉動 |

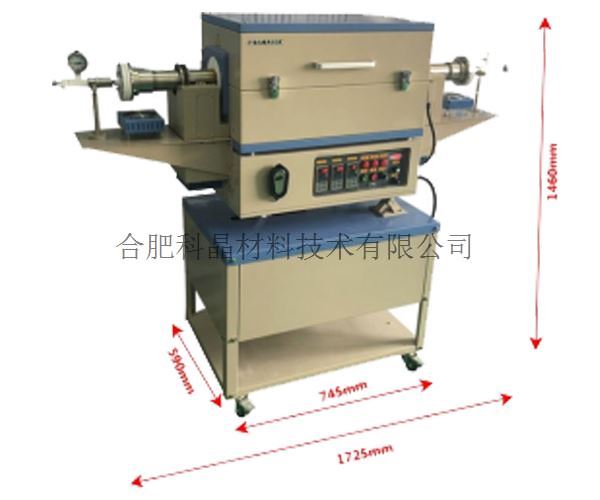

| 尺寸 | ? 1725mm(L) x 590mm(W) x 1460mm(H) |
| 重量 | ? 100Kg |
| 認證 | ? 若客戶出認證費用，本公司保證單臺設備通過德國TUV認證或CAS認證。 |
| 質保 | ? 一年質保期，終生維護 ? 特別提示： 1.耗材部分如加熱元件，石英管，樣品坩堝等不包含在內。 2.因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內。 |
科晶實驗室對旋轉爐設備做了一系列實驗研究：
一、熱處理實驗結果：
實驗 | 結果 |
碳粉 |  |
氧化鋯球 |  |
瀝青 |  |
二、CVD實驗結果：
實驗 | 結果 |

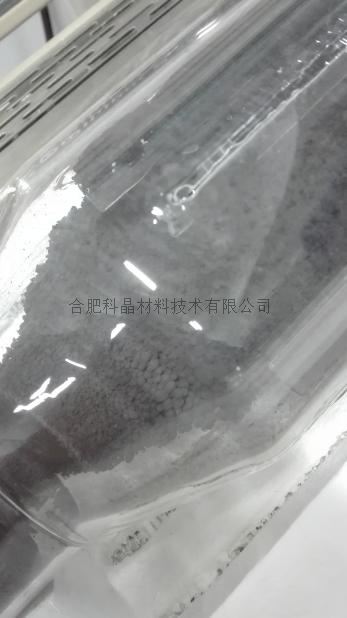

乙炔氛圍包覆碳 | 高溫時，粉末粘黏石英管內壁，包覆率為2% |
混合氣氛圍包覆碳 | 高溫時，粉末粘黏石英管內壁 |

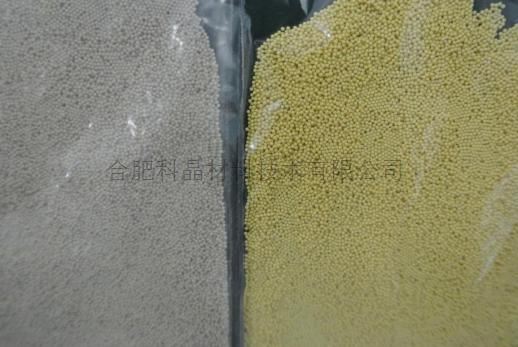

氧化物小球包覆瀝青 | 輕微結塊，包覆率為13% |

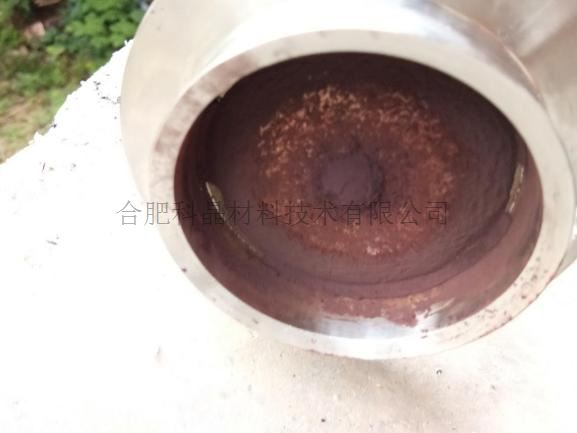

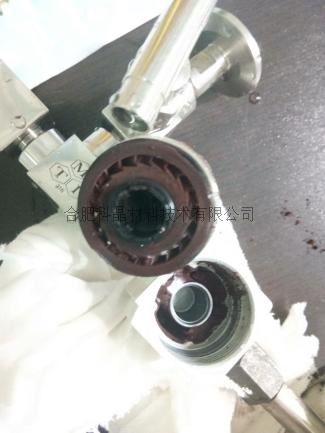

發生粉末堵塞法蘭現象：

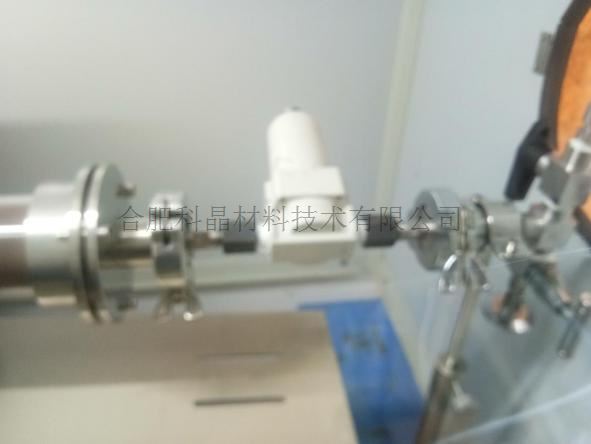

使用粉末過濾器過濾尾氣，可避免堵塞情況發生：
若有疑問或需要更多詳細數據請聯系科晶實驗室
應用技術提示 | ·由于氣瓶?jī)?nèi)部氣壓較高，所以向爐管內通入氣體時，氣瓶上必須安裝特殊減壓閥。 ·回轉爐可與自動連續進料器配合使用，可實現在氣氛保護環境下連續進料。 ·可選購本公司的供氣系統和自動進料器，與回轉爐配合可實現用CVD方式，對粉體表面進行包覆。 ·各型號回轉爐的裝料量。
| ||||||||||||
警示 | ·降溫時請利用程序降溫，不建議直接按“STOP”鍵降溫，設備溫度500度以上禁止關閉電源，以免發生誤開誤傷事故。 ·請注意選配的爐管使用的溫度。選配爐管具體情況請和我公司銷售溝通。 ·此設備使用正壓壓強爐管內氣壓絕不可高于0.3MPa。 ·對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.3MPa，必須立刻打開泄氣閥，以防意外發生（如爐管破裂，法蘭飛出等）。 ·當爐體溫度高于1000℃時，爐管內不可處于真空狀態，爐管內的氣壓需和大氣壓相當。 ·進入爐管的氣體流量需小于200SCCM，以避免冷的大氣流對加熱石英管的沖擊。 ·石英管的長時間使用溫度＜1100℃，0.3MPa下<800℃。 |
相關可選 | ·可選用真空系統配套使用： 機械泵真空度達 50 mtorr(圖1)； 分子泵真空度可達 10E-4 torr。(圖2) ·使用腐蝕性氣體，請使用冷阱或防腐干泵。(圖3) ·可選購合肥科晶的減壓閥配套使用。(圖4) ·對于化學氣相沉積涂層，您可以選擇我們的多通道氣體輸送系統和自動送氣系統。（圖5） ·可選購本公司的自動進料器，與回轉爐配合使用。（圖6） ·為了使固體粉末順利流入加工管，您可能需要帶KF25開口的管法蘭（圖7）將兩個可能的旋轉組件（圖8、圖9）中的一個連接到KF25法蘭上。 ·全新筆記本電腦，配備Windowns 10和Office 2013（30天免費試用）可即時使用（圖10），基于Labview的溫度控制系統(EQ-MTS01)使用戶能夠編輯溫度剖面，管理熱處理配方，記錄和繪圖數據（圖11）。無線遙控提供了高達300米的操作范圍。 注:本軟件僅與科晶宇電溫控器兼容
圖1 圖2 圖3 圖4
圖5 圖6 圖7 圖8 |
![23453[1].png](/UserFiles/upload/image/20220317/6378310271561914438779683.png "23453[1].png")

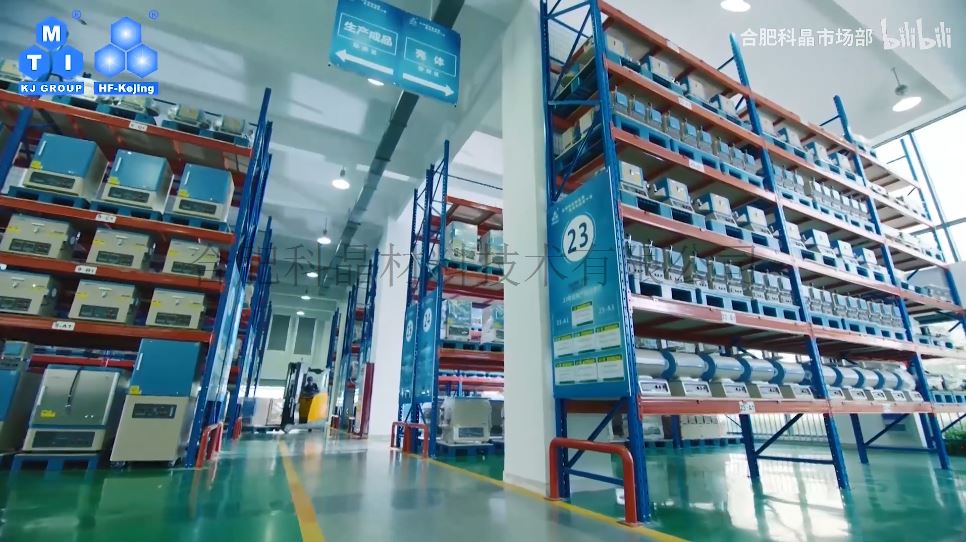

合肥科晶品牌紀錄片 公司環境
