| 設備名稱 | 小型扣式電池切片機 (多種模具尺寸可選) |
| 產品提示 | 科晶實驗室邀請?zhí)崾?/span> 特殊設備尺寸提示 |
| 相關視頻 |

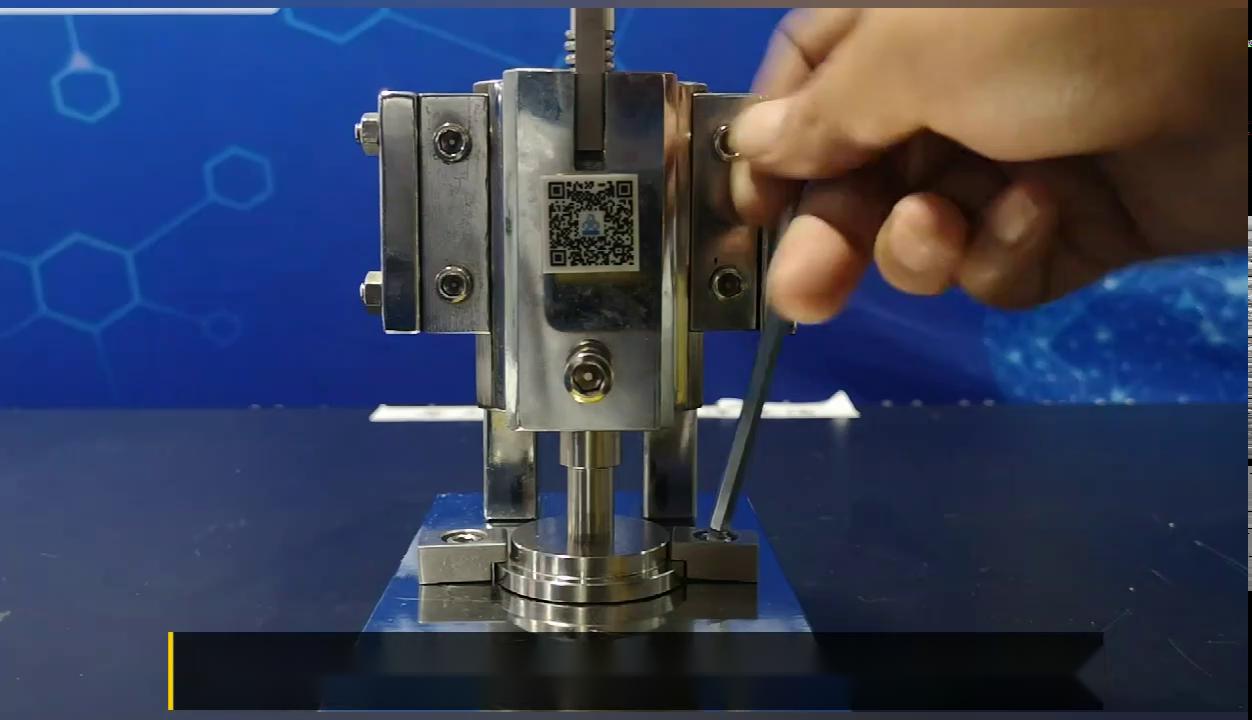

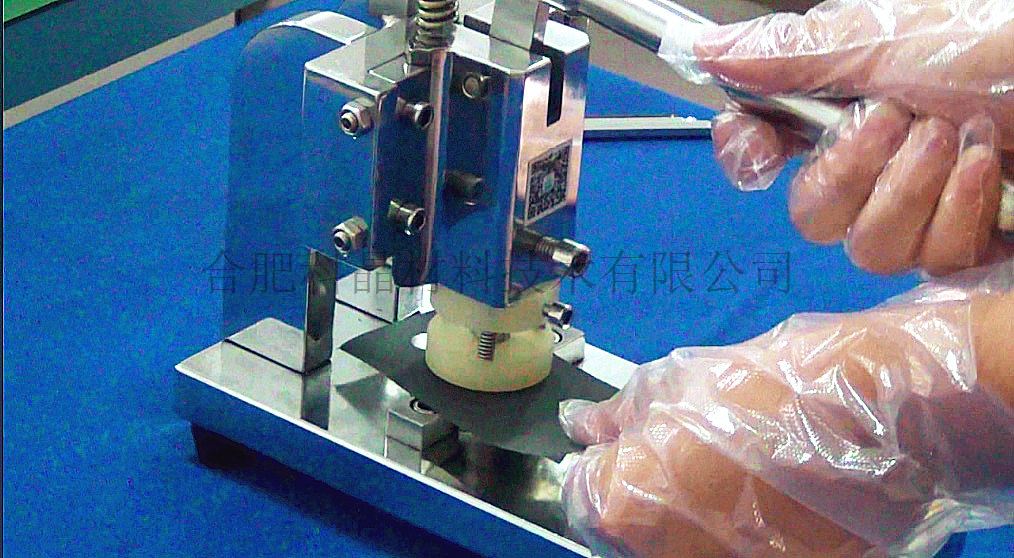

操作視頻 鋰片切環視頻 |
| 主要特點 | · 操作簡便，體積小，可在φ230mm以上的手套過渡艙中自由穿過 · 模具更換容易 · 沖切精度高，無毛邊、毛刺、壓痕
|
| 基本參數 | · 標準沖孔模具：φ12mm/φ16mm（其他尺寸可定制） · 模柄孔直徑：φ24mm · 主要材質：主體結構采用不銹鋼，模具采用淬火鋼 · 工作臺尺寸：105mm*235mm 更多參數請聯系科晶銷售部 |
| 模具 | · 標配沖孔模具：φ12/φ16mm · 可選沖孔模具尺寸：可根據客戶要求定制6mm-25mm · 客選購切環模具：15mm I.D*24mm O.D的圓環 · 模具選擇參考： 15mm（CR20xx系列扣式電池電極片） 19mm（CR20xx系列扣式電池及CR2325扣式電池負極片） 20mm（CR2450扣式電池電極片，CR2325正極片，CR20xx系列扣式電池隔膜紙） 24mm（CR24xx系列的電極片和分隔膜紙） 點此可直接訂購 |

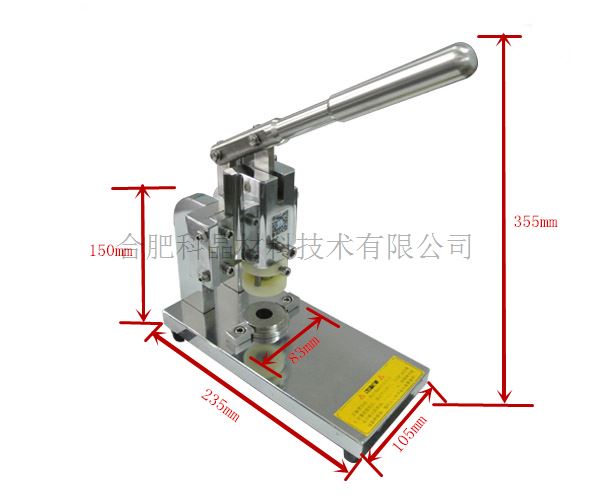

| 尺寸 | 外形尺寸：長105mm*寬235mm*高355mm （注：如果客戶想放入手套箱中使用，購買前請?jiān)敿?xì)詢問設備尺寸，以便可以放進客戶自己的手套箱中） |
| 重量 | 約7.5KG |
| 保質期 | 1年（不包含模具等損耗件） |
| 注意事項 | · 在調整模具上模芯和下凹模之間的配合間隙時，要使上模芯無阻礙的進入下凹模，上模芯進入下凹模的距離為0.5-1mm時沖裁效果最好。因?yàn)樯夏Ｐ竞拖掳寄５呐浜蠟樾￠g隙，在未調整好間隙時切不可用力扳動手柄，以免損壞上模芯和下凹模的刃口，切記； · 在沖裁0.02mm左右的隔膜紙時，因其太薄而且又軟，需將隔膜紙放在A4紙上，使其在沖裁時能夠被壓料機構充分壓緊，以達到最佳的沖裁效果。 |
實驗案例參考 |
為了更好地展示該產品，我們做了一些常見材料的切片，僅供參考，如果對您的材料不確定歡迎您親自試用。詳情請見底部的實驗室模塊。

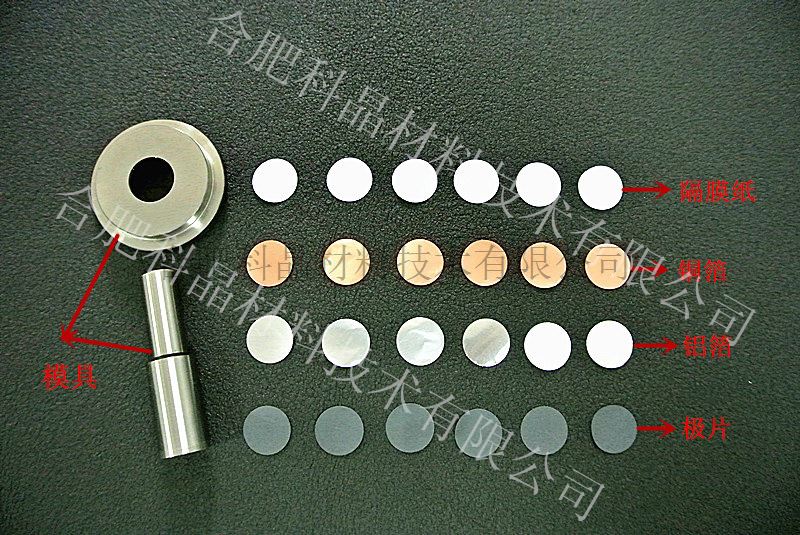

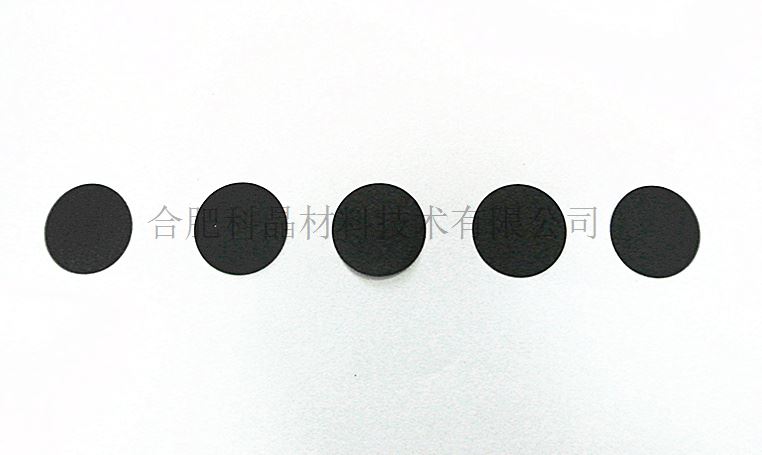

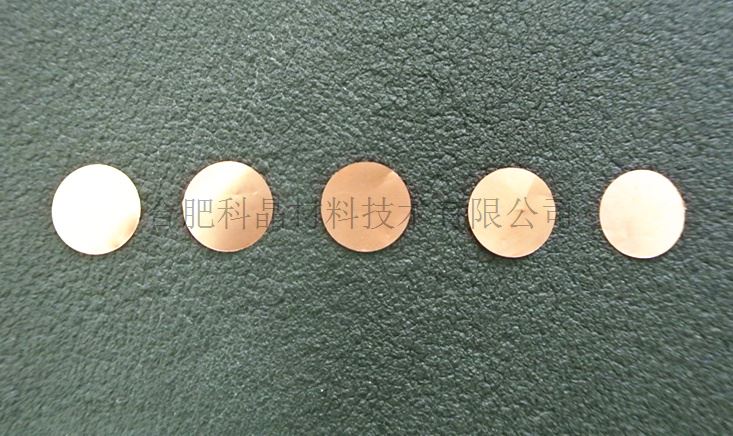

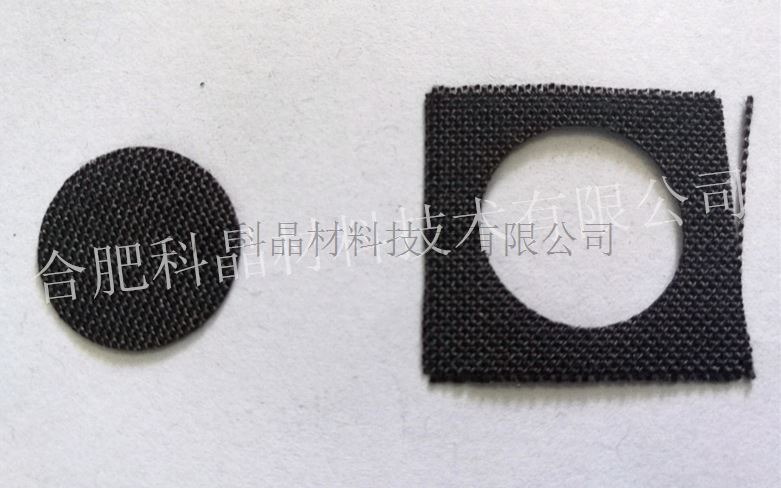

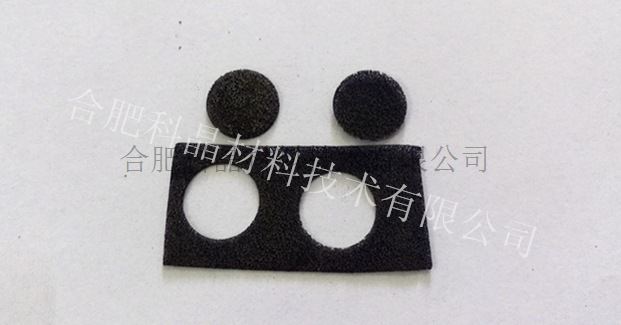

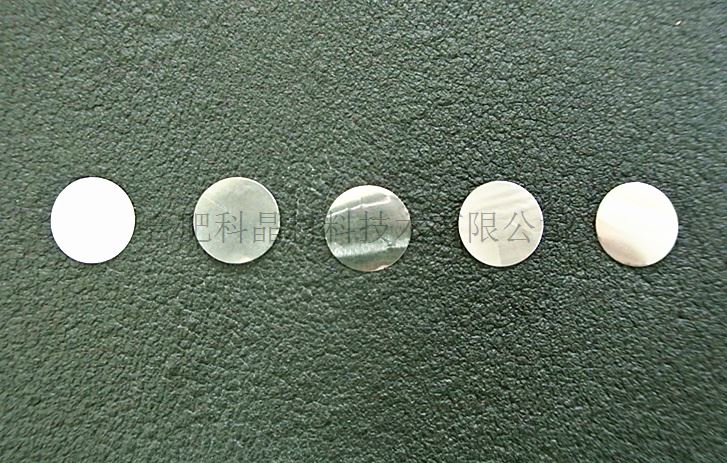

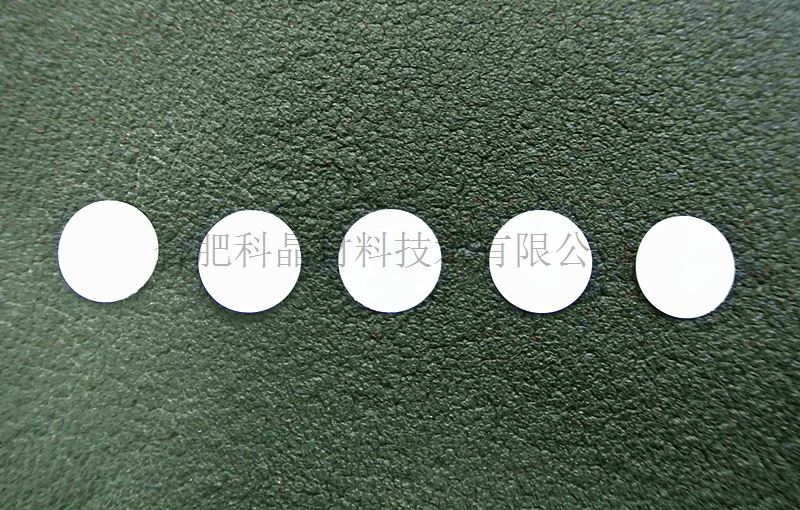

結果：
|

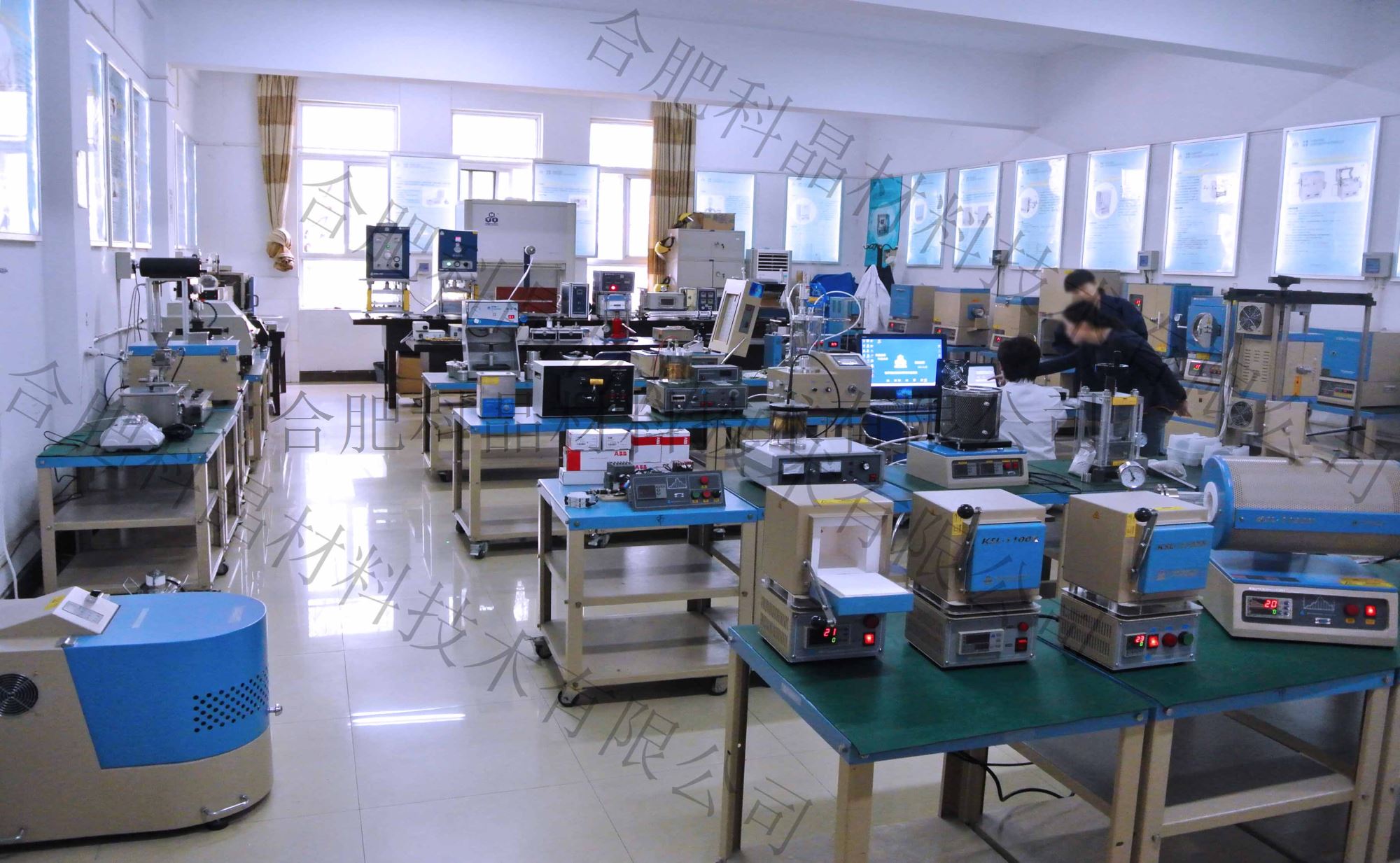

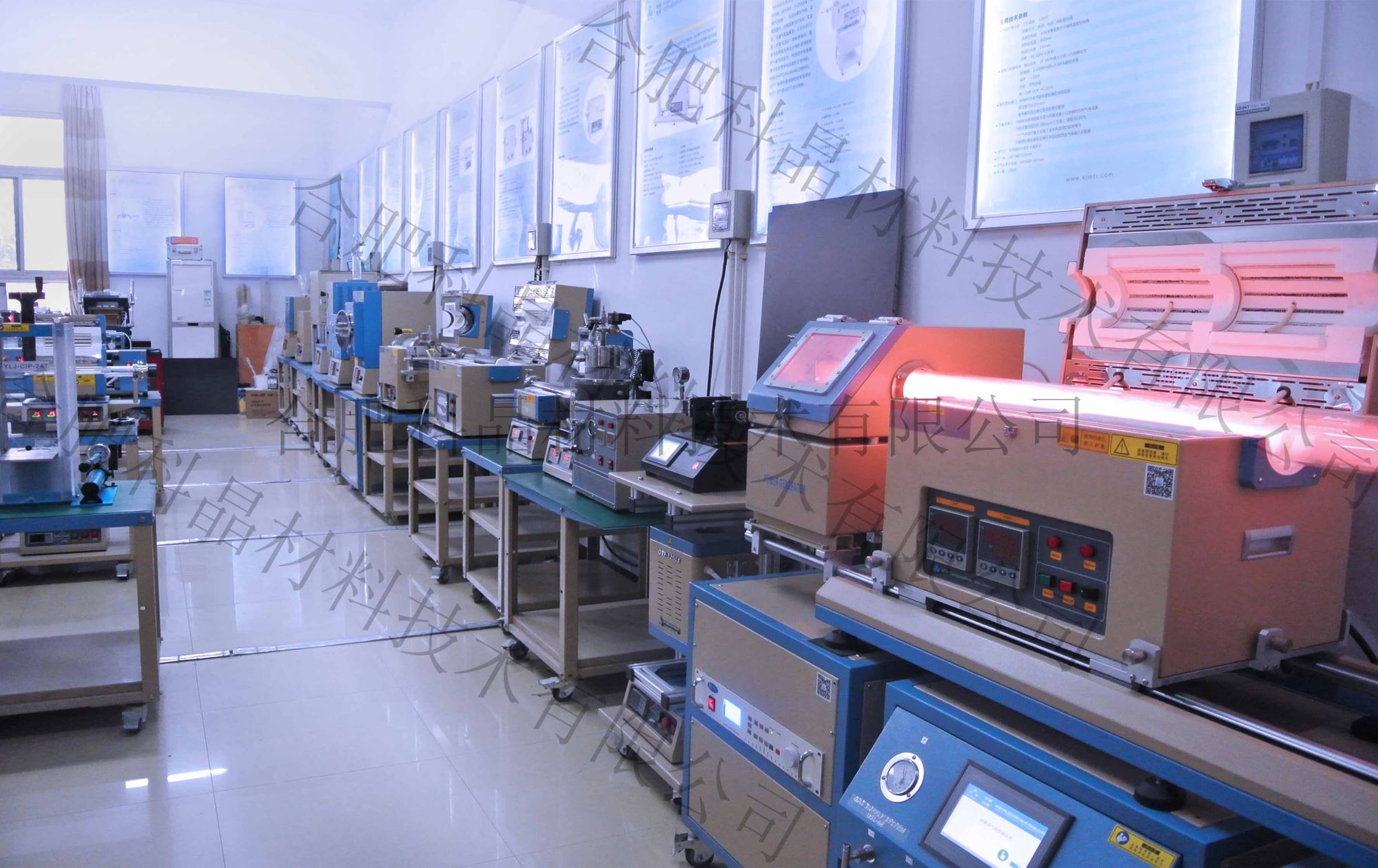

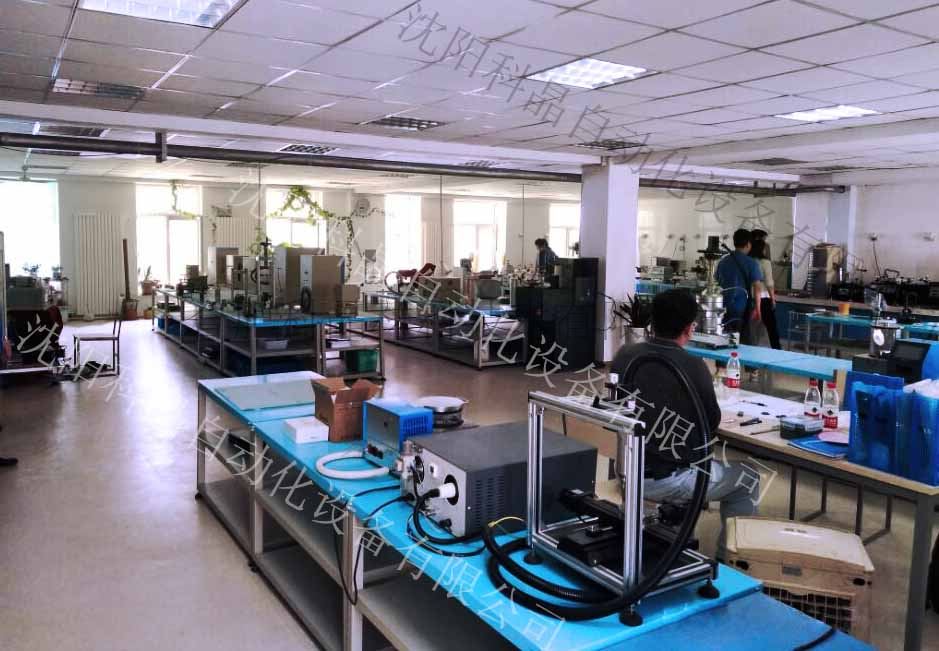

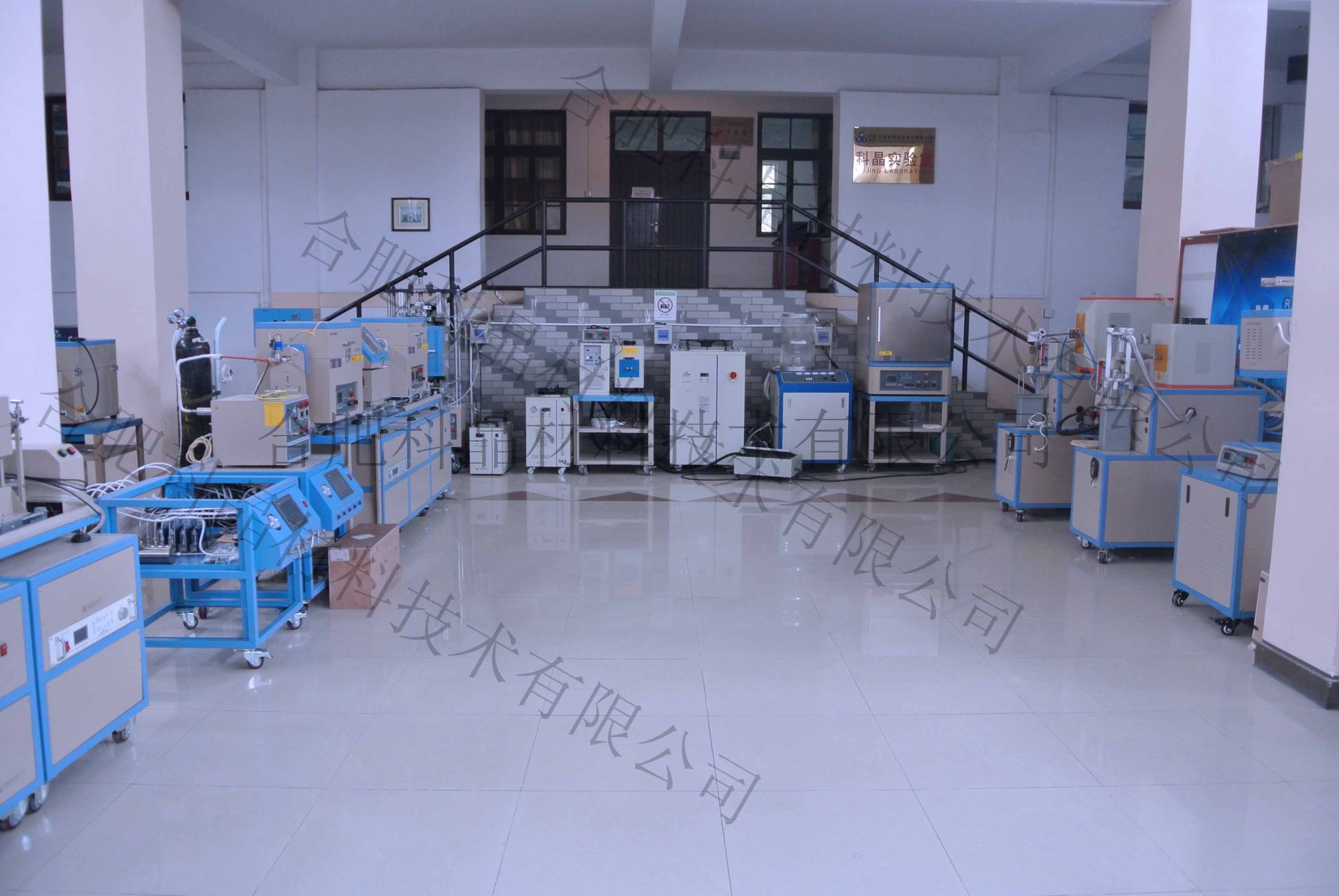

科晶實驗室歡迎您交流，參與有獎哦!
點擊查看實驗室聯系方式
· 在調整模具上模芯和下凹模之間的配合間隙時，要使上模芯無阻礙的進入下凹模，上模芯進入下凹模的距離為0.5-1mm時沖裁效果最好。因?yàn)樯夏Ｐ竞拖掳寄５呐浜蠟樾￠g隙，在未調整好間隙時切不可用力扳動手柄，以免損壞上模芯和下凹模的刃口，切記；
· 在沖裁0.02mm左右的隔膜紙時，因其太薄而且又軟，需將隔膜紙放在A4紙上，使其在沖裁時能夠被壓料機構充分壓緊，以達到最佳的沖裁效果。
模具
|
·標配沖孔模具：Φ12/Φ16mm ·可選沖孔模具尺寸：可根據客戶要求定制8-24mm ·可選購切環模具：15mm I.D×24mm O.D的圓環 ·模具選擇參考： 15mm(CR20xx系列扣式電池電極片) 19mm(CR20xx系列扣式電池及CR2325扣式電池負極片) 20mm(CR2450扣式電池電極片，CR2325正極片，CR20xx系列扣式電池隔膜紙) 24mm(用于CR24xx系列的電極片和分隔膜紙) 注意:在使用24mm和15mm模具時,可以準備15mm I.D×24mm O.D O形環作為三極扣式電池測量套件參照環(特殊模具請聯系我公司銷售)

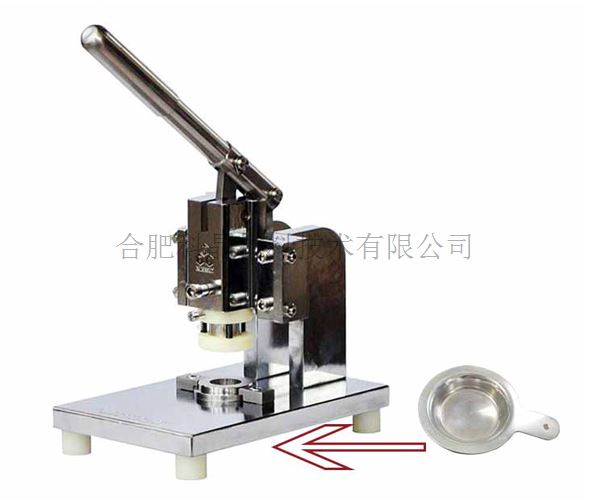

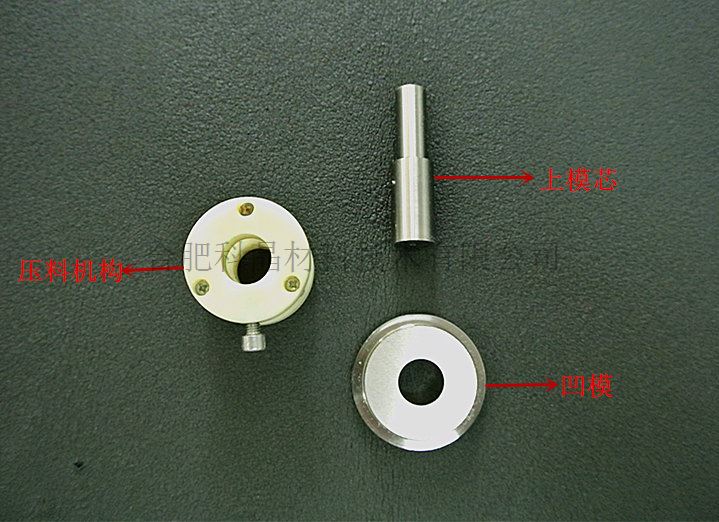

結構： |
