| 產品特點 | ? 爐體設計為開啟式，8個溫區（每個溫區獨立控制） ? 總加熱區長度1200mm，恒溫區長度達880mm ? 爐管采用鎳基合金鋼，最高溫度可達1100℃，最高壓力可達20MPa ? 氣體可流動型高壓氣氛管式爐，可對爐管內氣壓在升降溫過程中進行恒壓控制 ? 配備在線氧分析儀，可使管內氧分壓保持恒定 ? 特別適用于氧化物超導線以及其他氧化物的高溫高壓處理工藝 |
| 工作電源 | ? 電源：208 - 240VAC 50/60Hz ? 最大功率：12KW（需60A的空氣開關） |
| 加熱區 | ? 8個溫區，每個溫區長度150mm ? 總加熱溫區長度1200mm |
| 工作溫度 | · 最高加熱溫度：1100°C < 1hr ·連續工作溫度1000°C ·加熱速率: ≤10°C/min |
| 溫控系統 | ? 所有溫度參數設置和顯示都在一觸摸屏上，8個溫區分別由獨立的控制單元控制 ? 每個通道采用PID方式調節溫度，可設置50段升降溫程序，并帶有超溫和斷偶保護 ? 采用K型熱電偶 ? 控溫精度：+/- 1 oC |
| 爐管和安全防爆箱 | ? 爐管采用鎳基合金鋼制作 ? 爐管尺寸：OD 85 x ID 50 x L2000 (mm) ? 爐管法蘭段放置在防爆箱內，以保證其安全性
|
| 工作氣體 | ? 惰性氣體和氧氣 ? 不要通入氫氣和任何可燃性氣體 |
| 工作壓力和工作溫度 | ? 爐管采用鎳基合金鋼管 20MPa 溫度 ≤800°C 13.8MPa 溫度≤900°C 6.9MPa 溫度≤1000°C 4.6MPa 溫度≤1100°C |

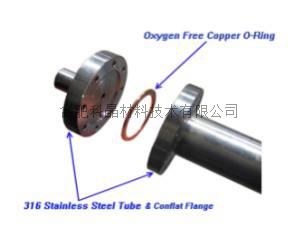

| 法蘭和接口 | ? 兩個CF法蘭上面安裝有1/4"NPT接口，可與高壓軟管相連接 ? 儀器中包含2片無氧銅墊圈 ? 儀器中包含一個1/4"的高壓金屬軟管，用于連接氣瓶和爐管
|
| 氣體流量控制系統 | ? 氣體控制元件都集成在不銹鋼框架中 ? 面板上有三塊儀表，分別顯示進氣氣壓、爐管內的氣壓，和出氣口的氣體流量 ? 儀器上安裝有安全閥，當壓力超過設定值是，安全閥會打開自動泄氣，保證實驗安全 ? 出氣端安裝有在線氧分析儀，可實時監測爐管內的氧含量 |

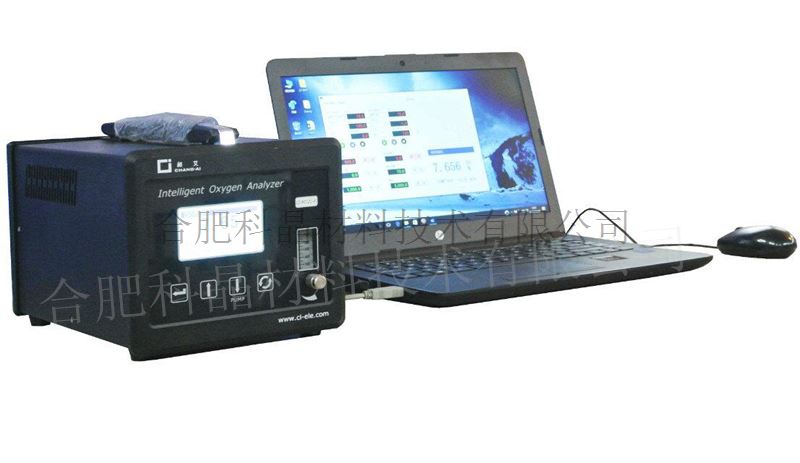

| 在線氧分析儀 | ? 傳感器：變頻離子流氧傳感器 ? 電源：85-264VAC，50/60HZ ? 功率：30W ? 測量范圍：0-25.00% O2 ? 精度： 0-99.9ppm: ±10ppm 100-999.9ppm: ±3%FS 1000-9999ppm: ±3%FS 1%-25.00%:測量值的±3% ? 通訊：RS232（標配）/RS485（選配） ? 響應時間：60S(充分預熱后) ? 環境溫度：-10~50℃ ? 樣氣壓力：常壓±10% ? 樣氣流量：400-600ml/min ? 尺寸：264mmL*190mmW*159mm H ? 重量：4KG
|
| 增壓泵（可選配） | ? 增壓范圍：0-35MPa
|
| 設備尺寸 | ? 爐體：3700mmL*600mmW*1190mmH
|
| 設置重量 | ? 爐體：3700mmL*600mmW*1190mmH
|
| 質保 | ? 一年質保期，終生維護 |

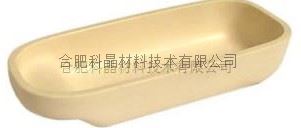

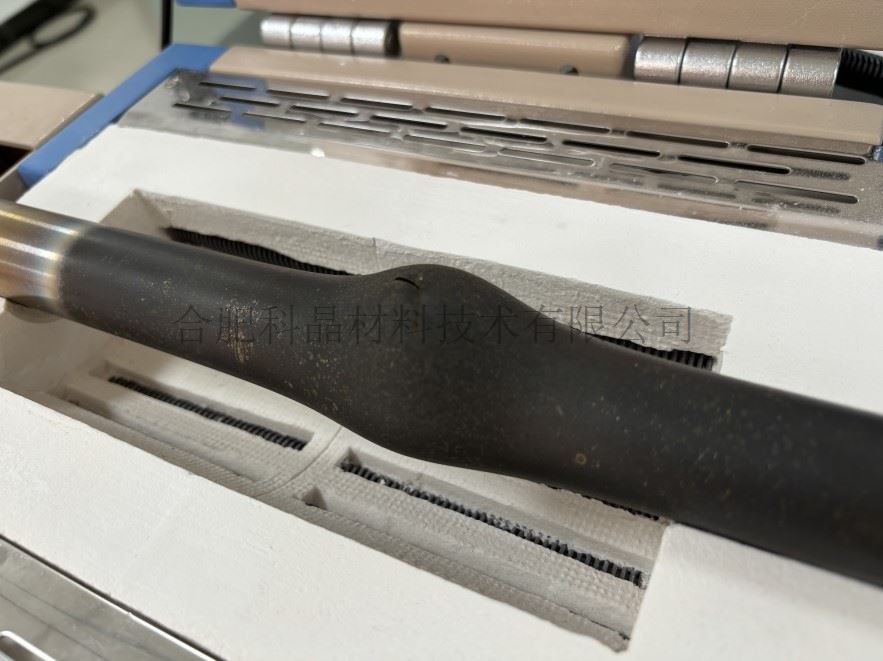

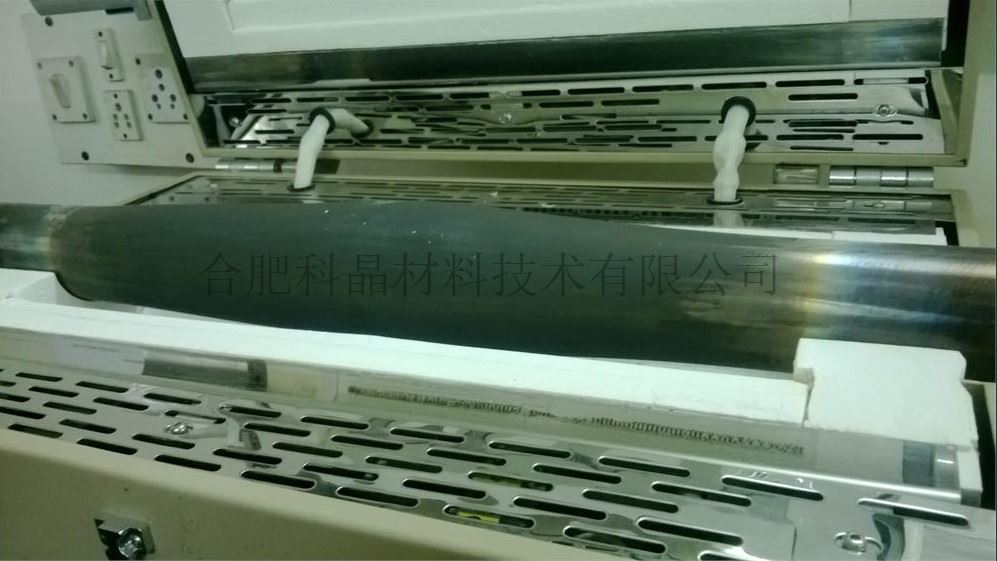

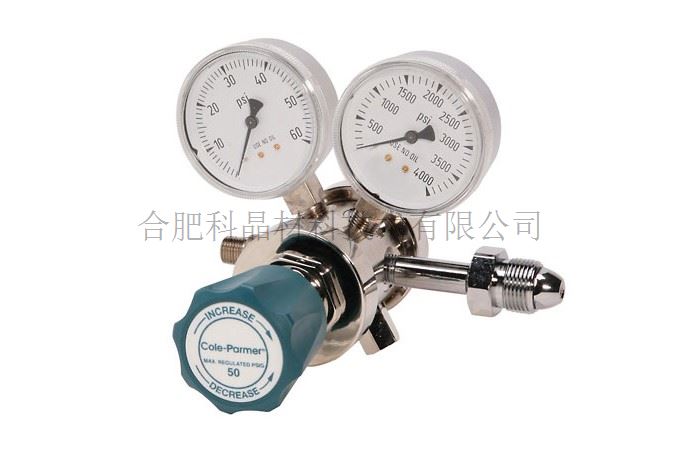

| 安全注意事項 | ·鎳基高溫合金是一種可在高溫、高壓下使用的可靠爐管。它具有優異的延展性和拉伸性能，在超壓破壞試驗中只發生蠕變變形，隨后形成裂紋（通常在管中心的熱區）以此來釋放壓力。超壓破壞試驗中不會發生脆性斷裂，在超壓條件下也不會發生爆管情況（圖1.2所示為正在進行高壓試驗的鎳基高溫合金管）。 ·注意：對于使用易燃、有毒或腐蝕性氣體，建議先聯系我們，了解前提條件和預防措施； ·注意：氣瓶上必須安裝減壓閥來調節氣壓（圖3） ·注意：建議使用扭矩扳手，避免法蘭螺釘擰的過緊（圖4）； ·警告：為了防止樣品污染爐管，保證爐管使用壽命，不要讓樣品直接接觸爐管，請使用石英或氧化鋁坩堝，盛放樣品后再放入爐管中（圖5.6）
圖1 圖2 圖3
圖4 圖5 圖6 |
