A-Z晶體及材料 加熱爐系列 樣品處理設備 電池制備設備 分析檢測設備 其他實驗室設備 技術(shù)支持/服務培訓
管式爐 箱式爐 箱管混合
電阻加熱 紅外燈管加熱 感應加熱 微波加熱
常規(guī)爐 立式 箱管混合式 回轉(zhuǎn)爐
300-1200 1250-1500 1600-2000
單溫區(qū) 雙溫區(qū) 三溫區(qū) 多溫區(qū) 感應加熱專用
ф?25 ф?50 ф?60 ф?80 ф?100 ф?120及以上
扣式電池 柱狀電池 軟包電池 固態(tài)鋰離子電池 鋰空電池 鋰硫電池 薄膜柔性電池 鈣鈦礦太陽能電池 薄膜太陽能電池 固體氧化物燃料電池 液流電池
原材料 電池粉燒結(jié) 粉末研磨 真空混料 電極涂覆 極片輥壓 極片分切 切片 極片卷繞 疊片 極耳焊接 真空干燥 負極點焊 滾槽 鋁塑膜成型 蓋帽焊接 注電解液 真空靜置 熱封（頂封＆側(cè)封） 真空封裝 電池封口 測試分析

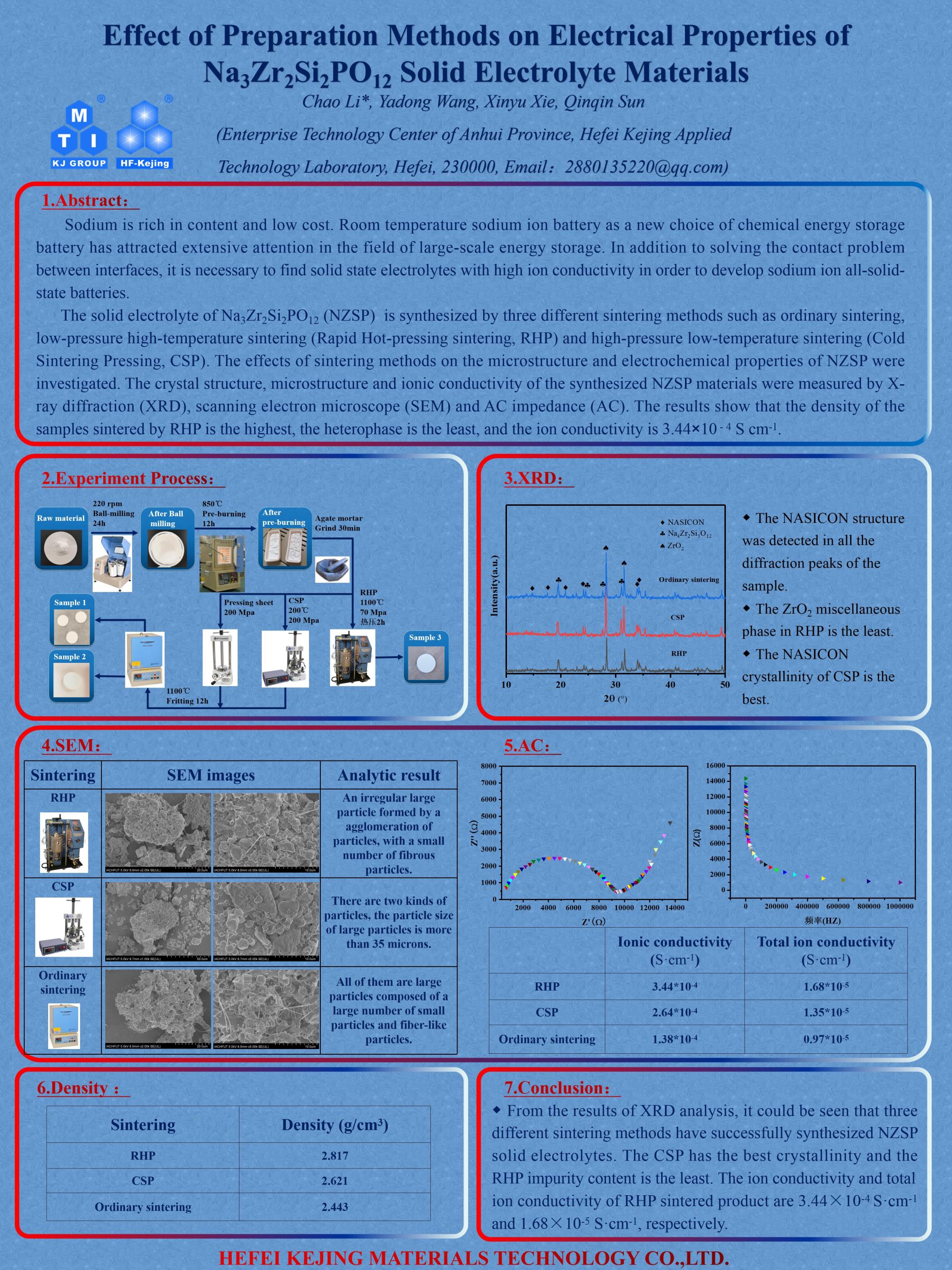

Effect of preparation methods on Electrical Properties of Na3Zr2Si2PO12 solid electrolyte Materials
發(fā)布時間：2019-11-01
上一條
制備方式對NZSP固態(tài)電解質(zhì)致密度的影響
把該信息分享到
下一條
利用磁控濺射制備ITO薄膜
在線咨詢
周一至周五 8:20-17:00
Copyright © 2019 合肥科晶材料技術(shù)有限公司 版權(quán)所有 皖I(lǐng)CP備09007391號-1 皖公網(wǎng)安備 34012302000974號
電腦端請點擊客服
皖公網(wǎng)安備 34012302000974號
查看誠信檔案
